Doskové magnetické separátory / Magnetické lampáše ML
Magnetický doskový separátor sa používa na zachytenie kovových nečistôt z materiálov s horšími sypnými vlastnosťami (obilniny, múka, práškové materiály, piliny a pod. by mohli zablokovať a upchať bežné magnetické roštové separátory).
Prečo doskové magnetické separátory od SOLLAU?
Stiahnuť PDF
(Veľkosť 640 kB)
Konštrukcia doskového separátora

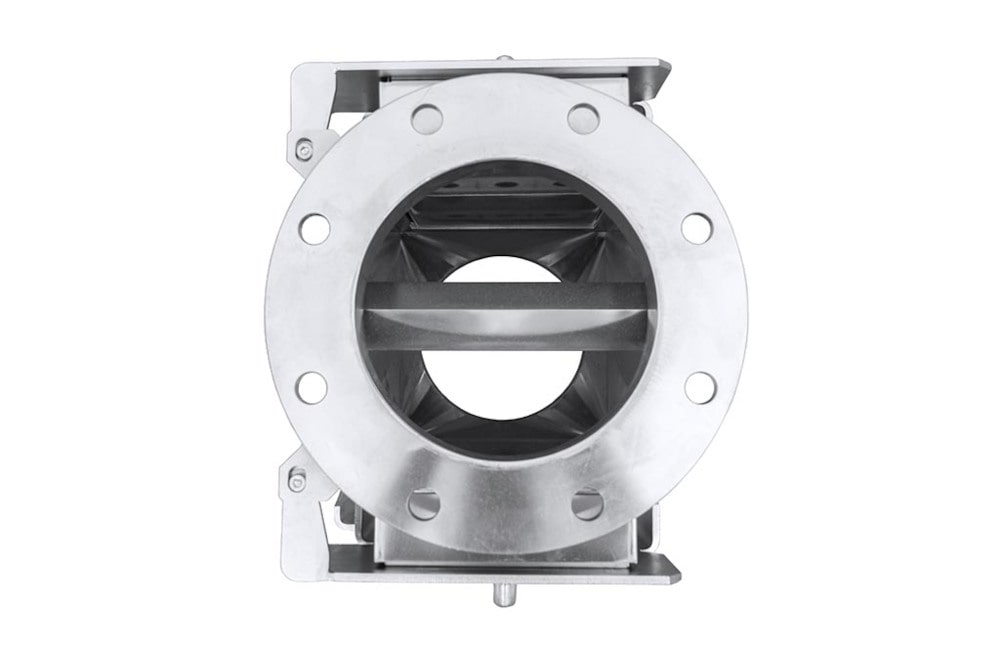

Telo separátora tvorí zváraná skriňa z nehrdzavejúcej ocele, ktorá sa po pripojení stáva integrálnou súčasťou potrubného systému. Na vstupe do tela separátora je umiestnený rozrážací kužeľ, ktorý usmerňuje prúdenie materiálu priamo k magnetickým doskám (umiestnených podľa modelu separátora buď na vnútorných stranách dvierok lampáša, alebo v stredovej časti separátora) a zaisťuje maximálnu efektivitu separačného procesu.
Čistenie magnetického doskévho separátora

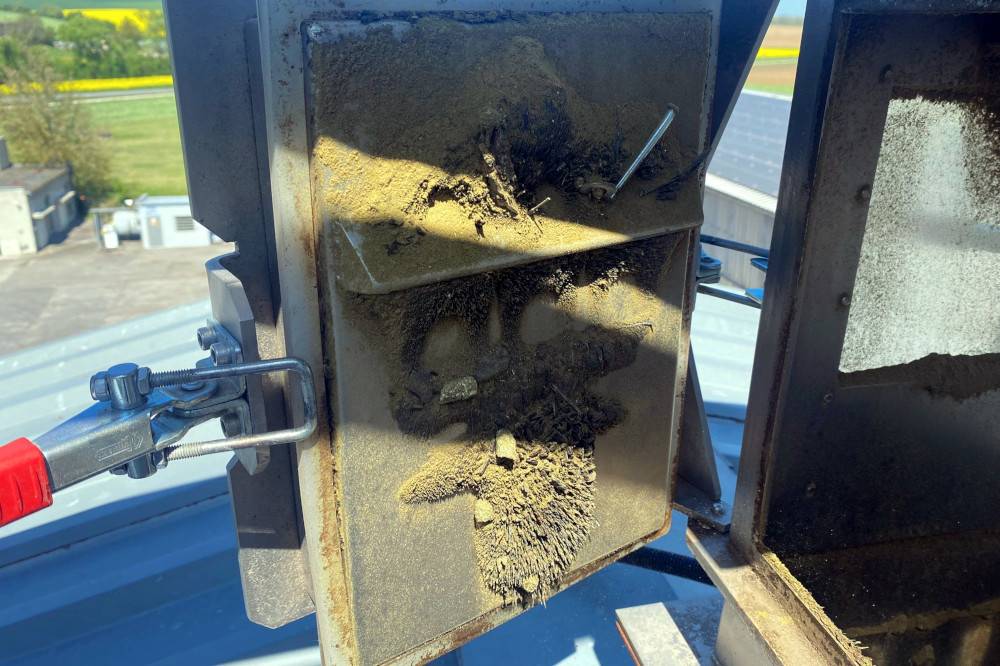

Magnetický lampáš je možné ľahko vyčistiť a odpadá tak nutnosť ručného odstraňovania zachytených feromagnetických častíc. Na požiadanie môžeme vyrobiť aj lampáš s automatickým čistením. Priezor na bokoch magnetického lampáša umožňuje optickú kontrolu stupňa zanesenia magnetických dosiek. Magnetický lampáš štandardne dodávame s feritovými magnetmi, na požiadanie ho však možno vybaviť silnými neodýmovými NdFeB magnetmi.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Na aké potrubie sa separátor pripojí?

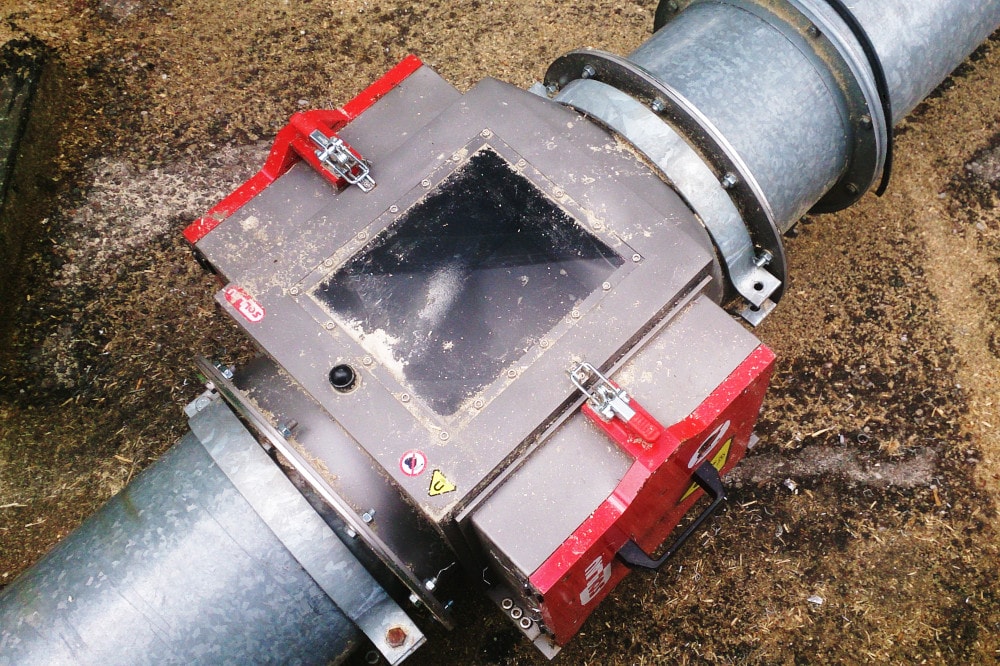

Magnetický lampáš bežne vyrábame v pripojovacích priemeroch od 100 do 300 mm, rozmery a spôsob pripojenia na potrubný systém však môžeme upraviť podľa vašich potrieb (štandardná príruba, príruba Jacob).
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

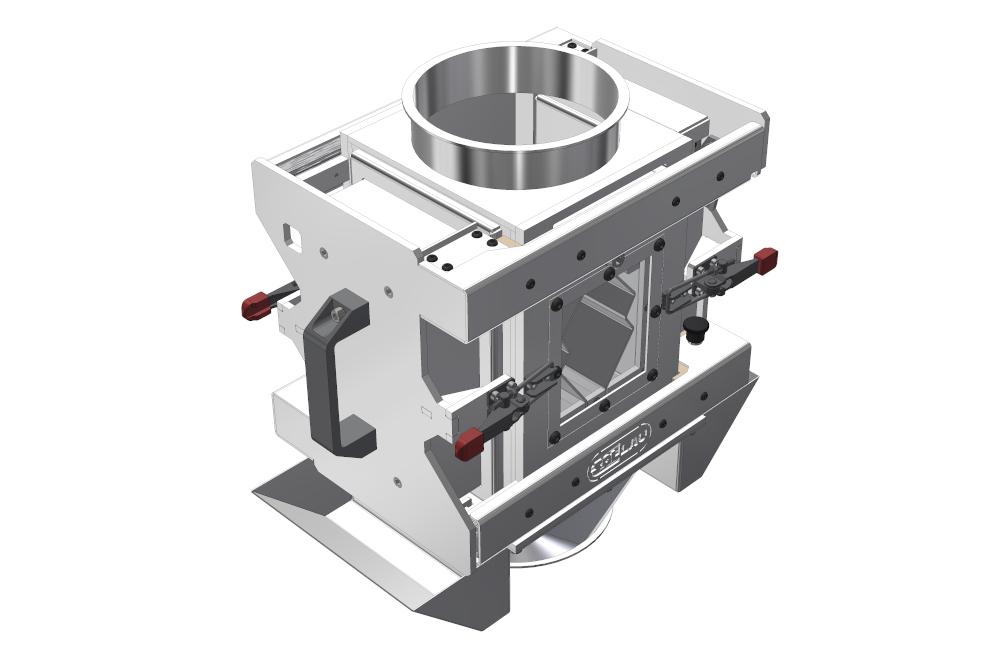

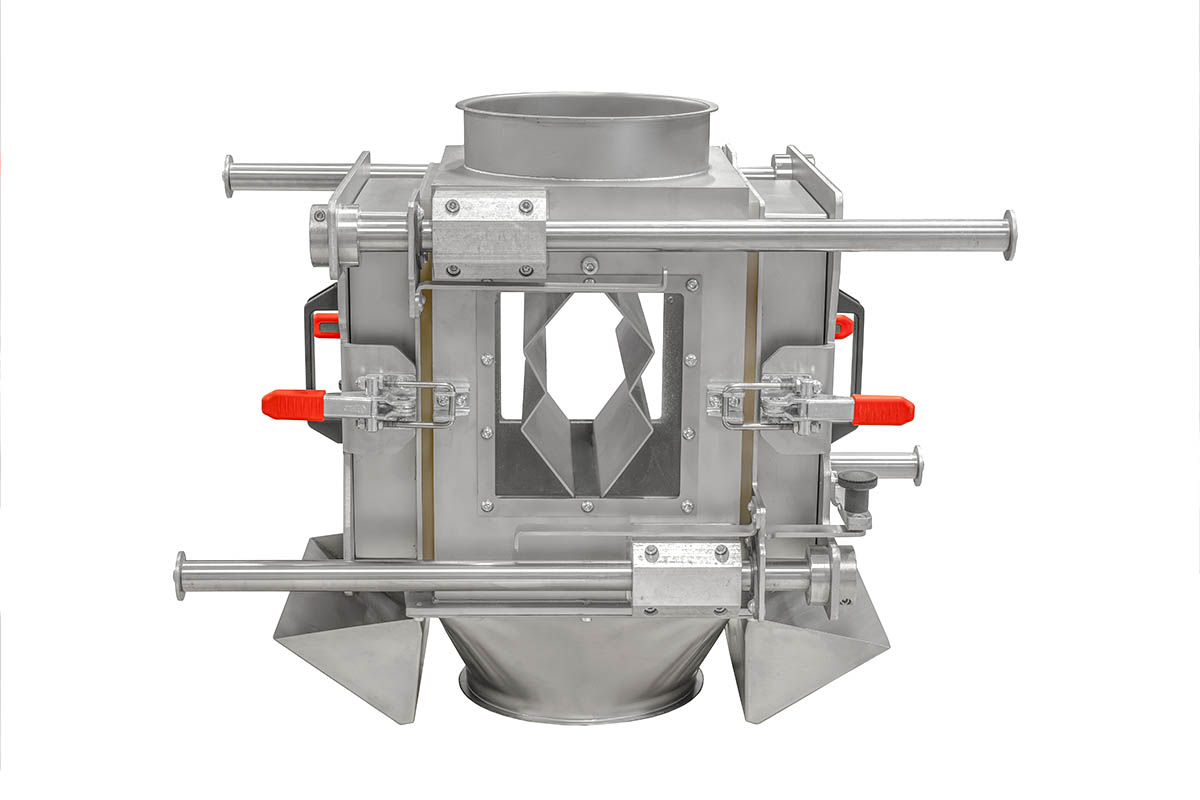

ML-LUX
- magnetické dvere na pojazdoch = maximálny komfort čistenia)
- špeciálny rozhrňovací[JP1] profil na opakované navedenie toku materiálu na magnetické dvere

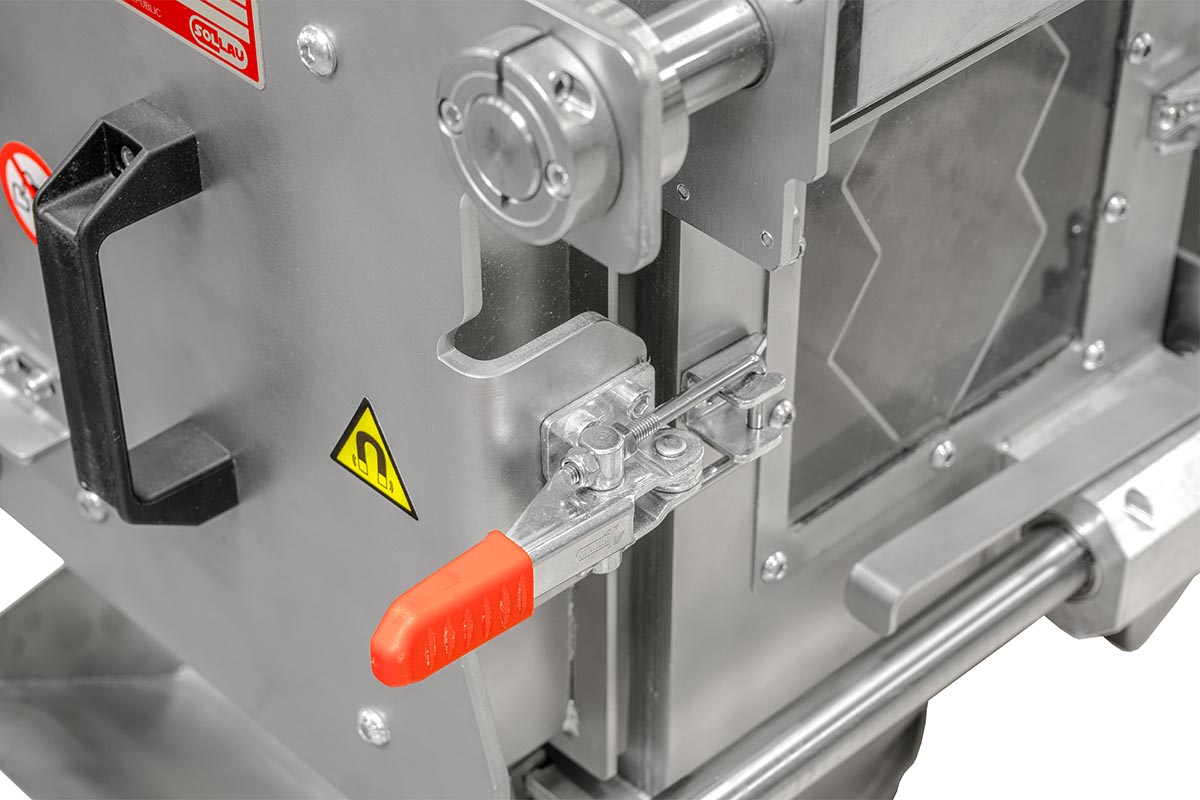

- bezpečnostný zámok
- kontrolné okienko
- odnímateľná nádoba na kontaminanty Fe
- systém jednoduchého čistenia
V oblasti magnetických lampášov prémiový výrobok firmy SOLLAU. Od podobných konkurenčných výrobkov sa odlišuje niekoľkými výnimočnými technickými riešeniami.

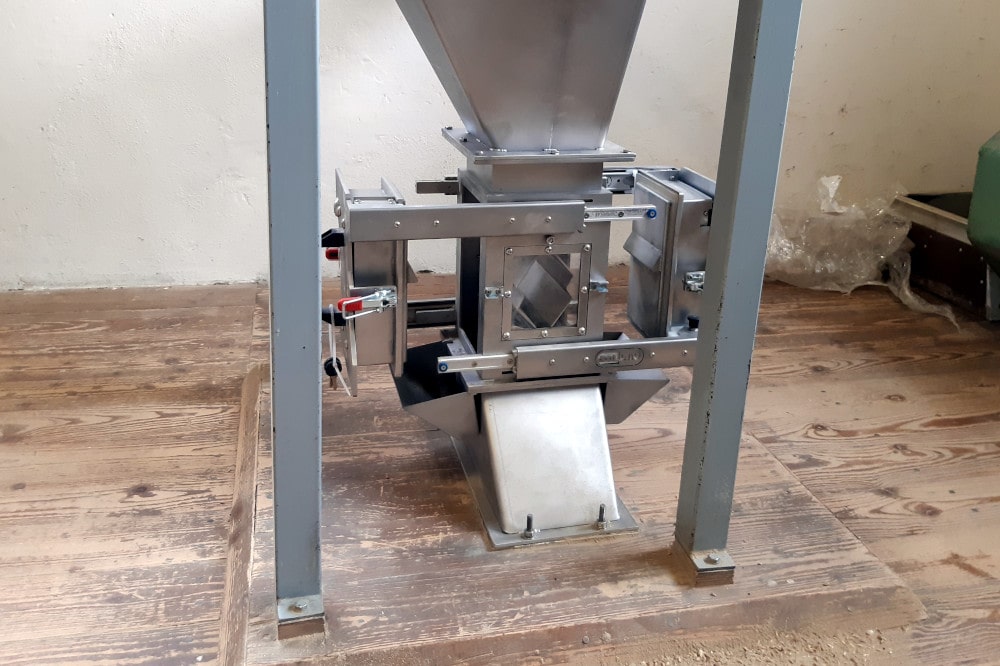

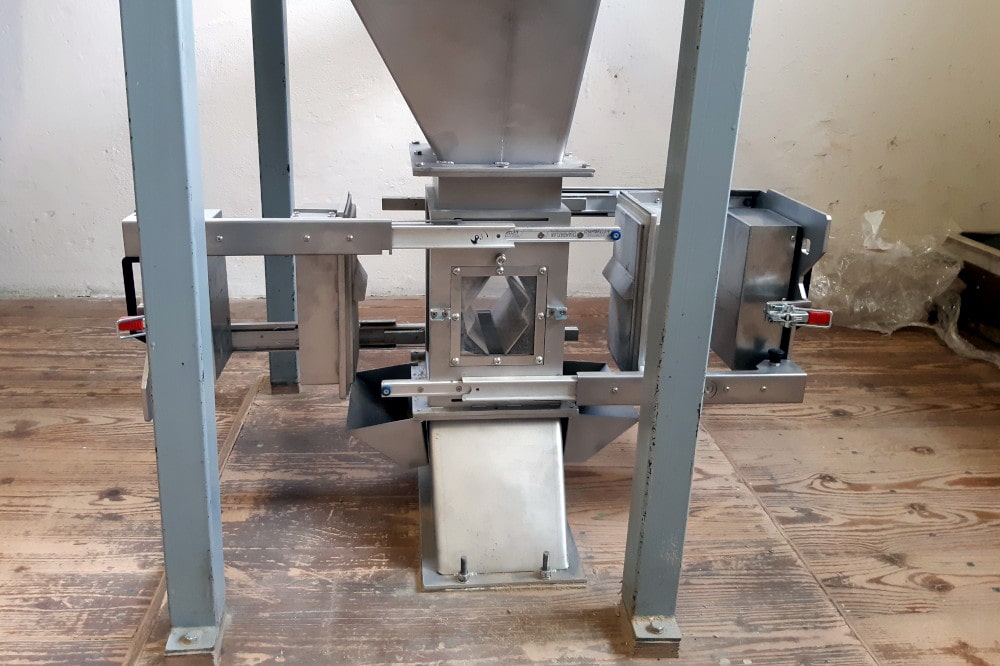

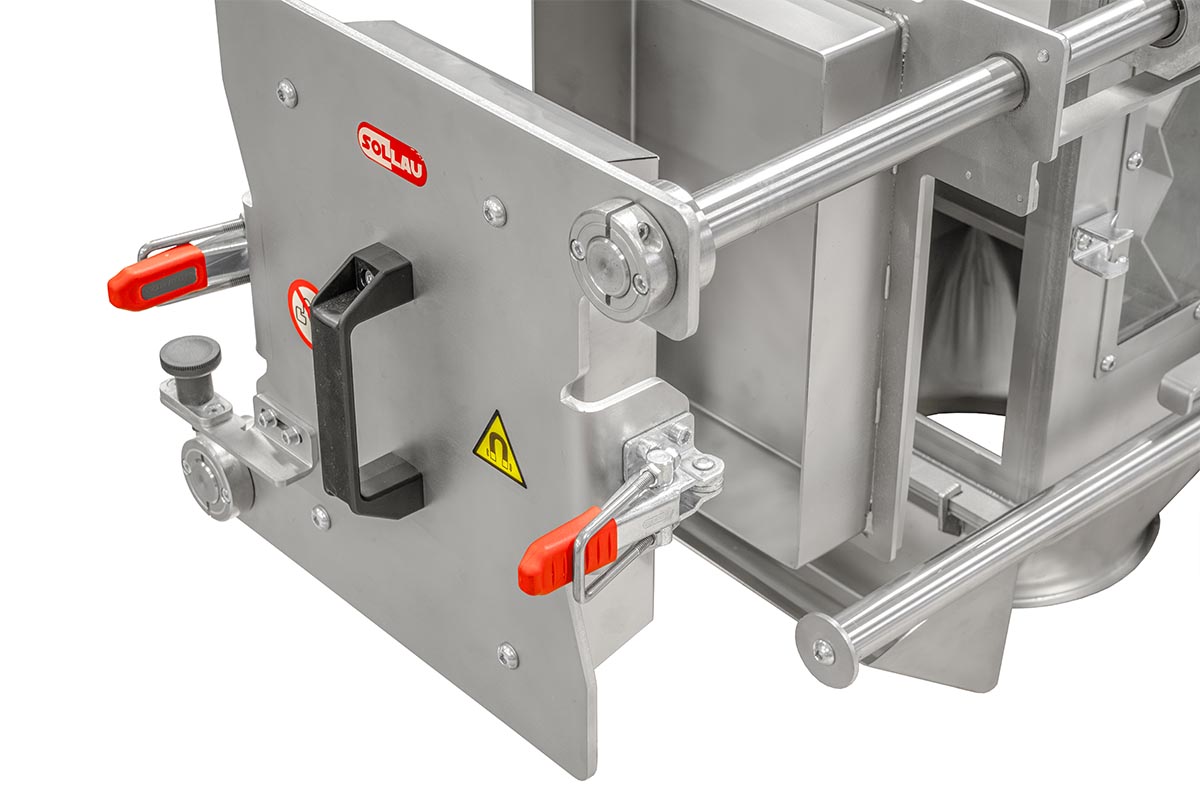

- Magnetické dvere sú umiestnené na pojazdoch, čo veľmi uľahčuje čistenie separátora (aj napriek značnej hmotnosti magnetických jadier – najmä pri veľkých magnetických lampášoch – môžu s jadrami ľahko manipulovať aj ženy).

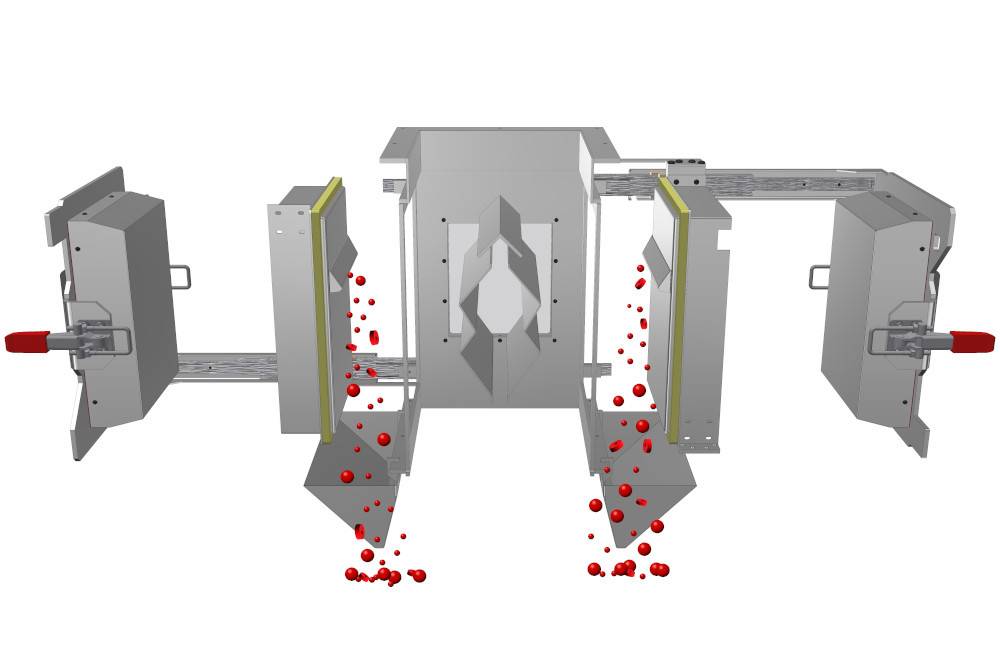

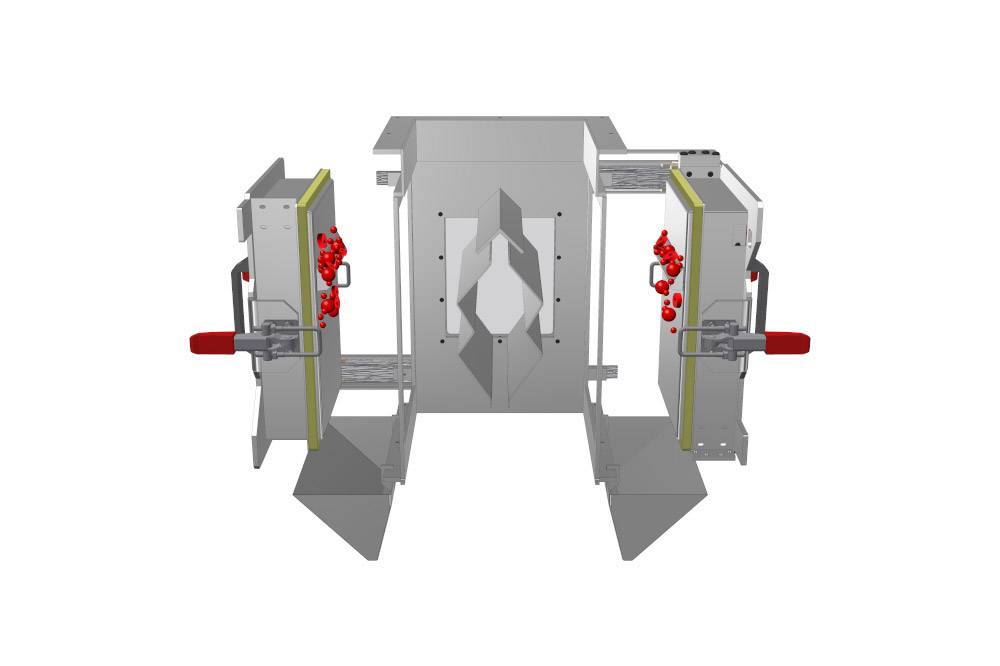

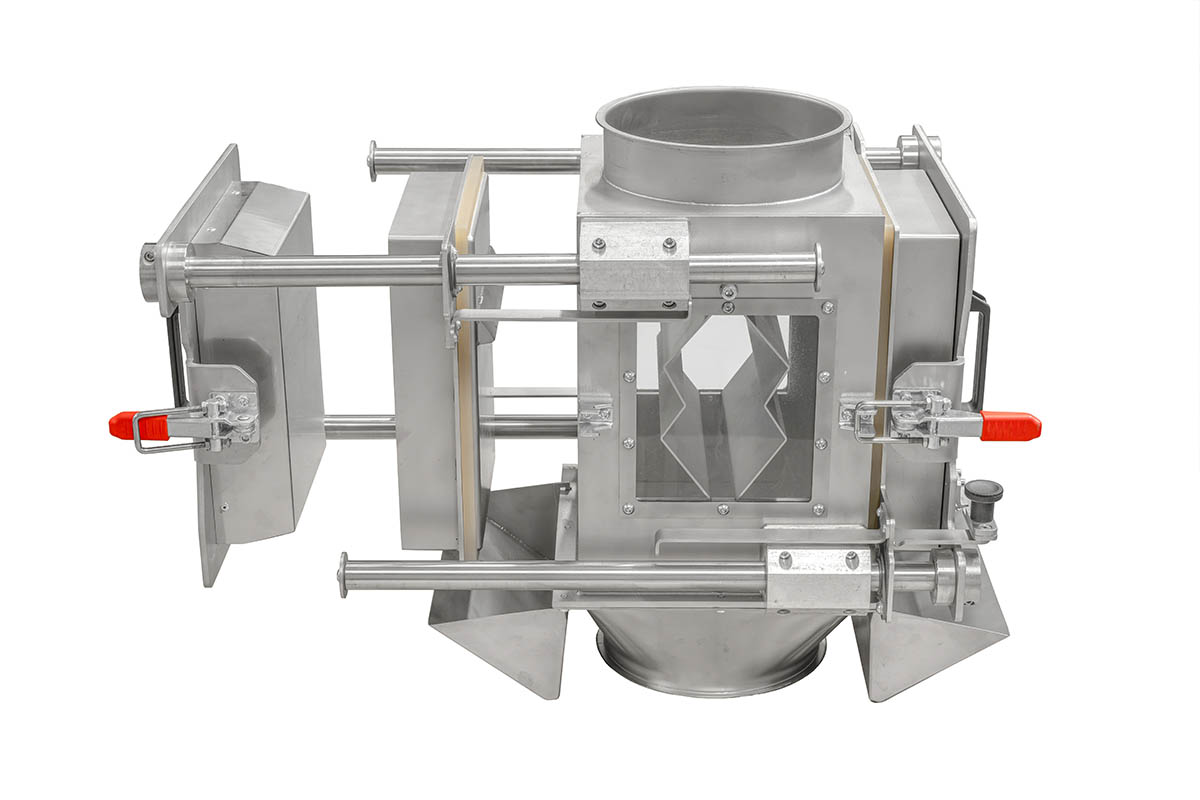

- Separátor sa čistí dvojpolohovo – najprv sa dverný komplet na pojazdoch vysunie do prvej polohy, potom sa magnetické jadrá posunú do ďalšej polohy, čo spôsobí automatické odpadnutie feromagnetických častíc zachytených na povrchu krycích dosiek z nehrdzavejúcej ocele.
- Pod magnetickými dverami sa nachádzajú nádobky, do ktorých sa pri čistení separátora odseparovaný feromagnetický materiál komfortne zachytáva.

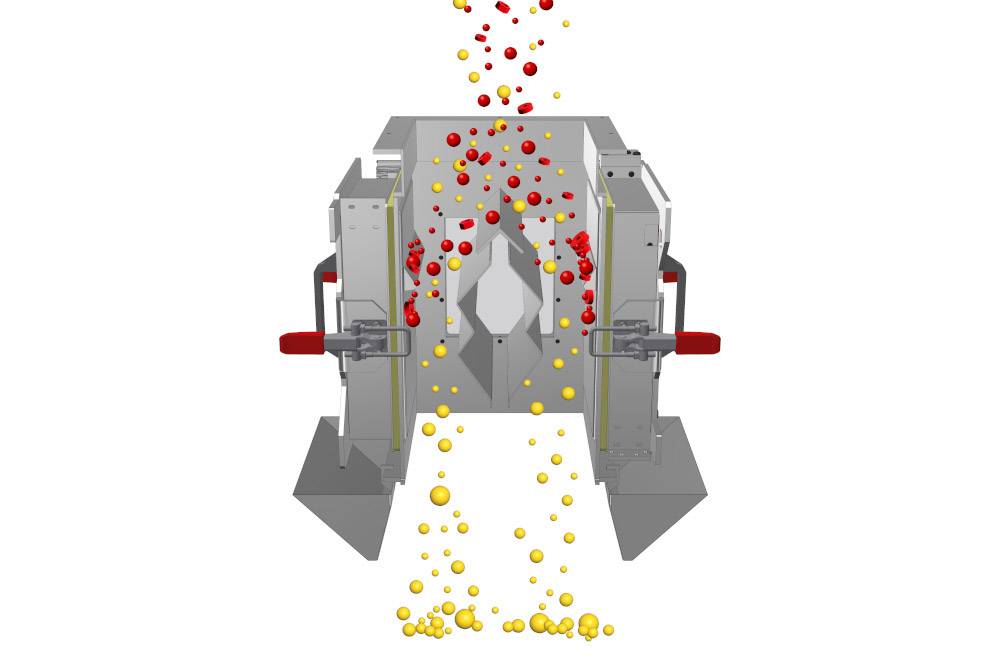

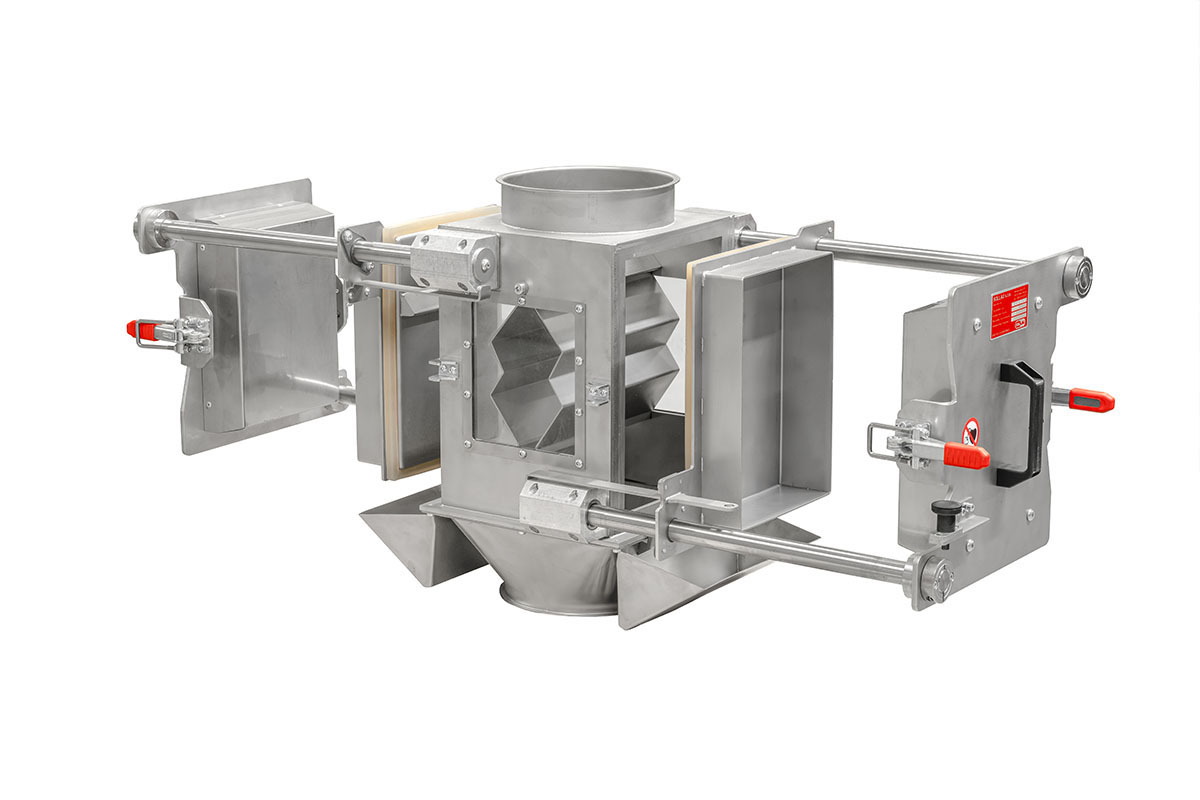

- Aby bola magnetická separácia čo najefektívnejšia, tento výrobok má okrem štandardnej rozhrňovacej[JP1] striešky ešte špeciálny rozhrňovací hranol, ktorý sa vkladá dovnútra separátora a opakovane navádza materiál na magnetické dosky. V prípade ťažko priestupných materiálov alebo extrémne vysokej výrobnej kapacity je možné rozhrňovací hranol zo zariadenia rýchlo a jednoducho vybrať.

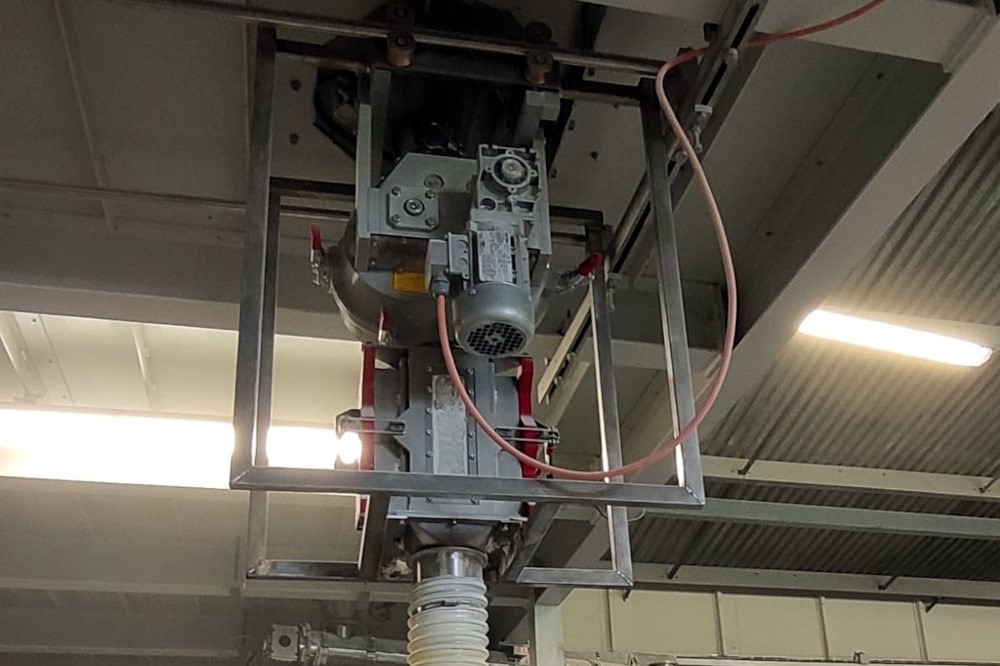

Tento lampáš ponúkame aj vo verzii s automatickým čistením.
Feritová verzia
| Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| ML LUX 100 F | 10 | 100 | zobraziť PDF |
| ML LUX 120 F | 30 | 125 | zobraziť PDF |
| ML LUX 150 F | 30 | 150 | zobraziť PDF |
| ML LUX 200 F | 75 | 200 | zobraziť PDF |
| ML LUX 250 F | 100 | 250 | zobraziť PDF |
| ML LUX 300 F | 150 | 300 | zobraziť PDF |
Neodýmová verzia
| Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| ML LUX 100 N | 10 | 100 | zobraziť PDF |
| ML LUX 120 N | 30 | 120 | zobraziť PDF |
| ML LUX 150 N | 30 | 150 | zobraziť PDF |
| ML LUX 200 N | 75 | 200 | zobraziť PDF |
| ML LUX 250 N | 100 | 250 | zobraziť PDF |
| ML LUX 300 N | 150 | 300 | zobraziť PDF |

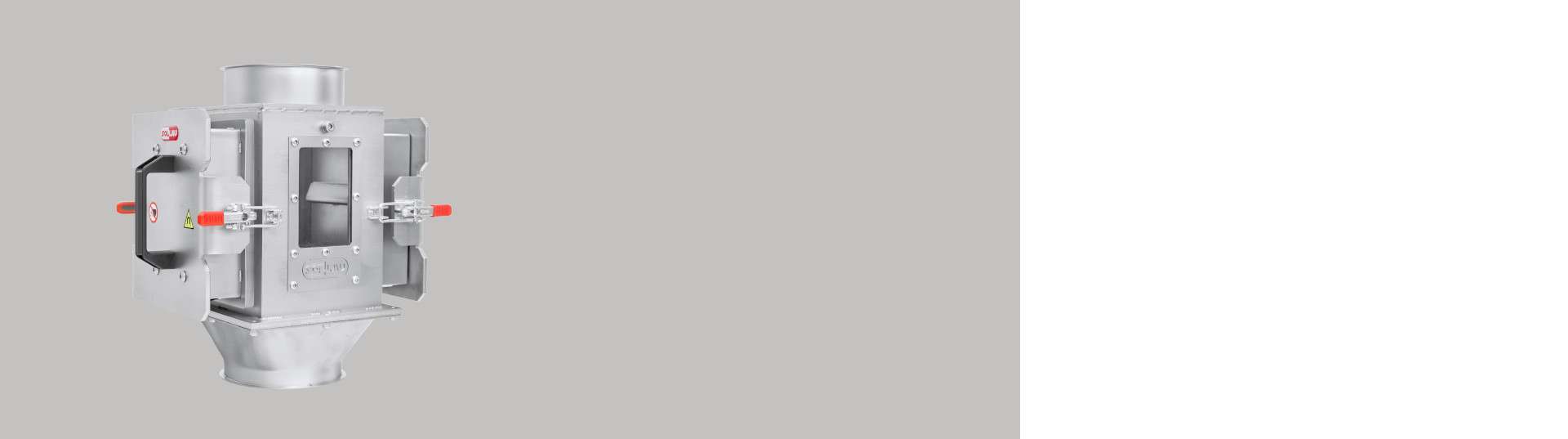

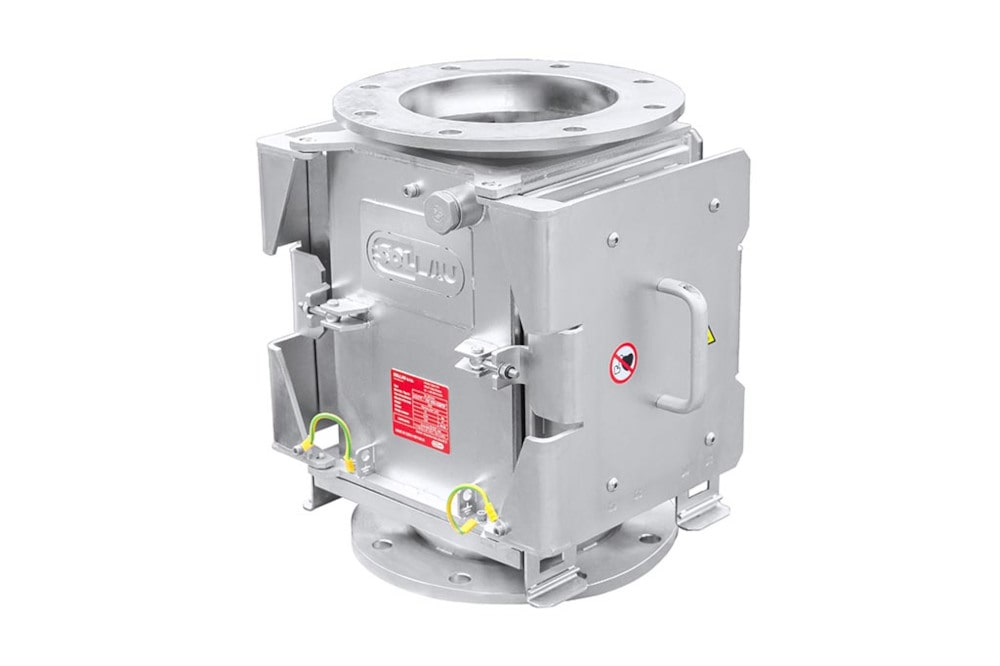

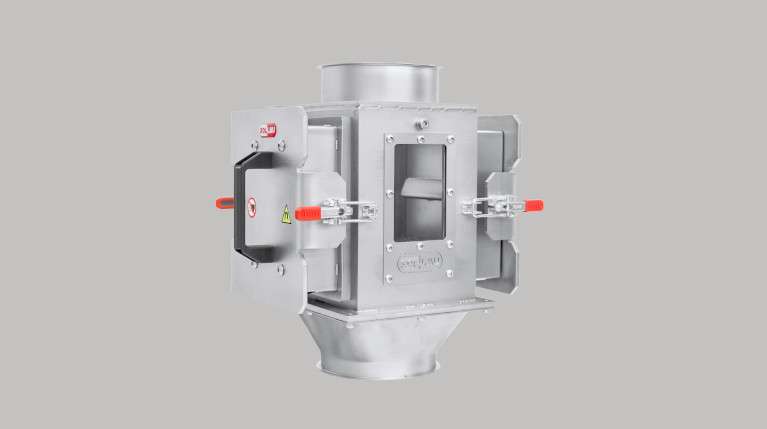

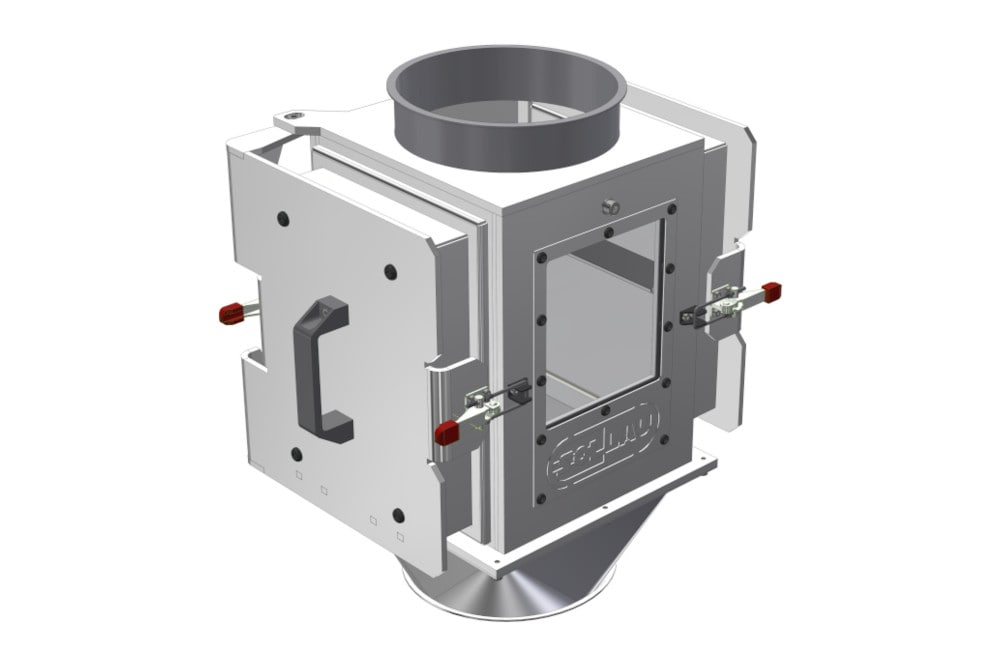

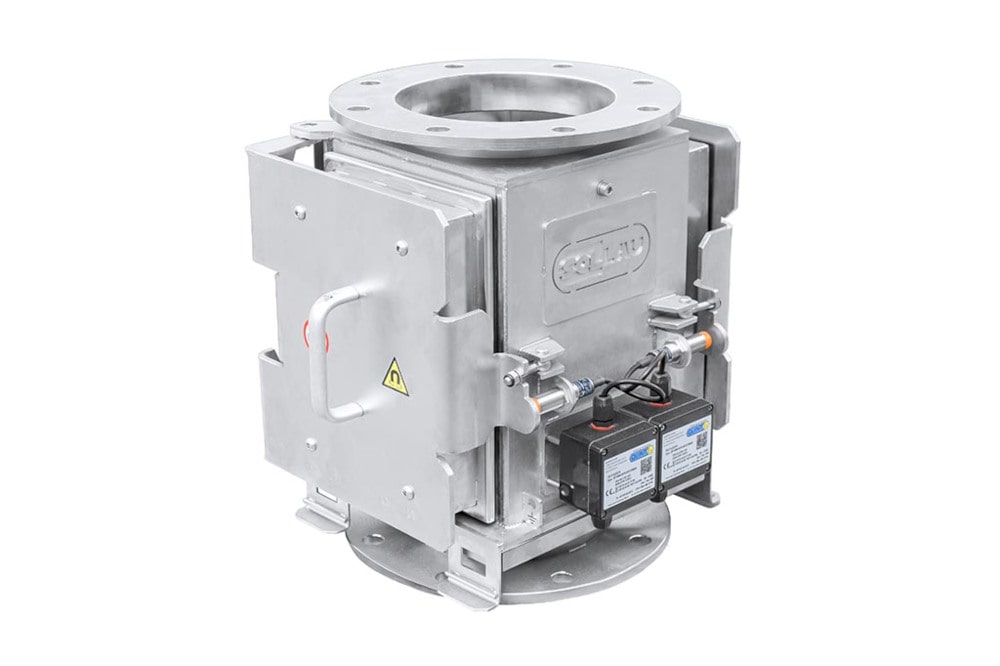

ML
- jednoduchá obsluha aj čistenie
- kontrolné okienko
- systém jednoduchého čistenia
- prenájom separátora

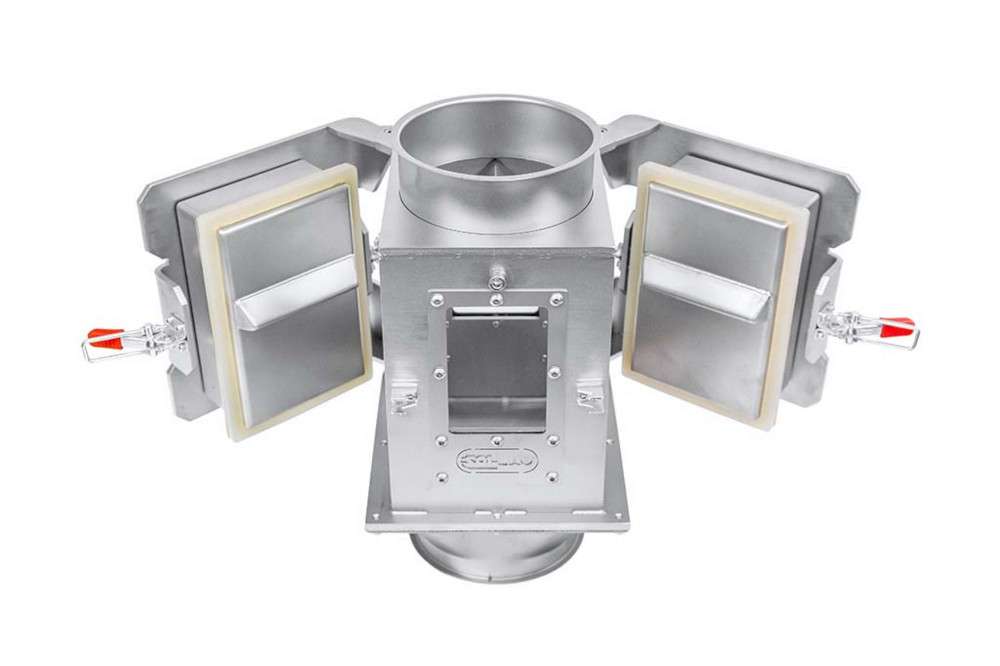

Tento separátor osvedčenej štandardnej konštrukcie má na vnútorných stranách dverí feritové alebo neodýmové magnetické jadrá (chránené krycími doskami s nehrdzavejúcej ocele), ktoré v kombinácii s rozhrňovacou strieškou zabezpečujú vysokú účinnosť magnetickej separácie.

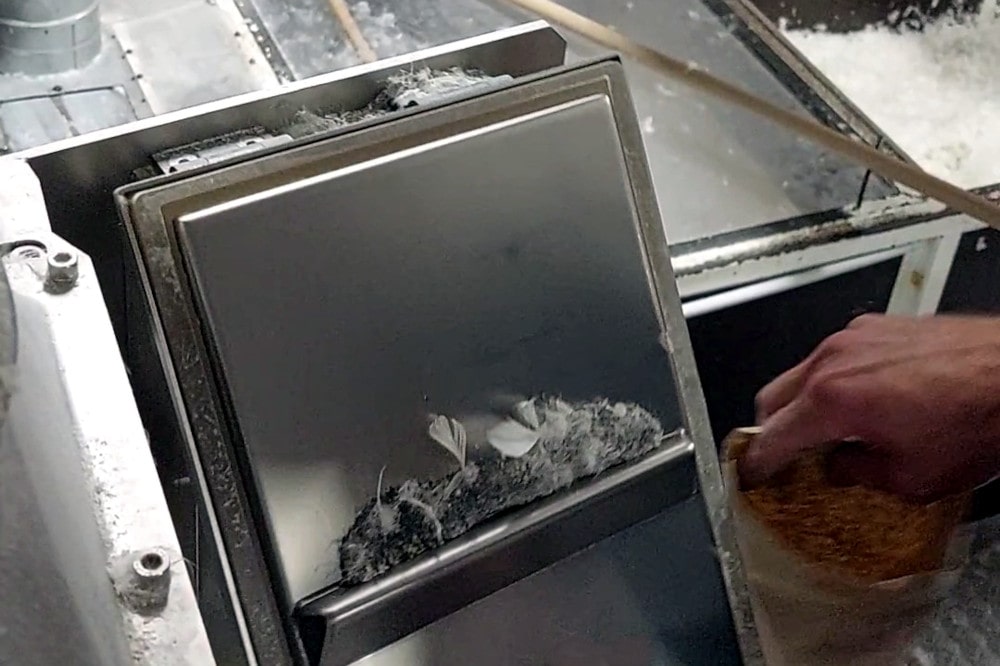

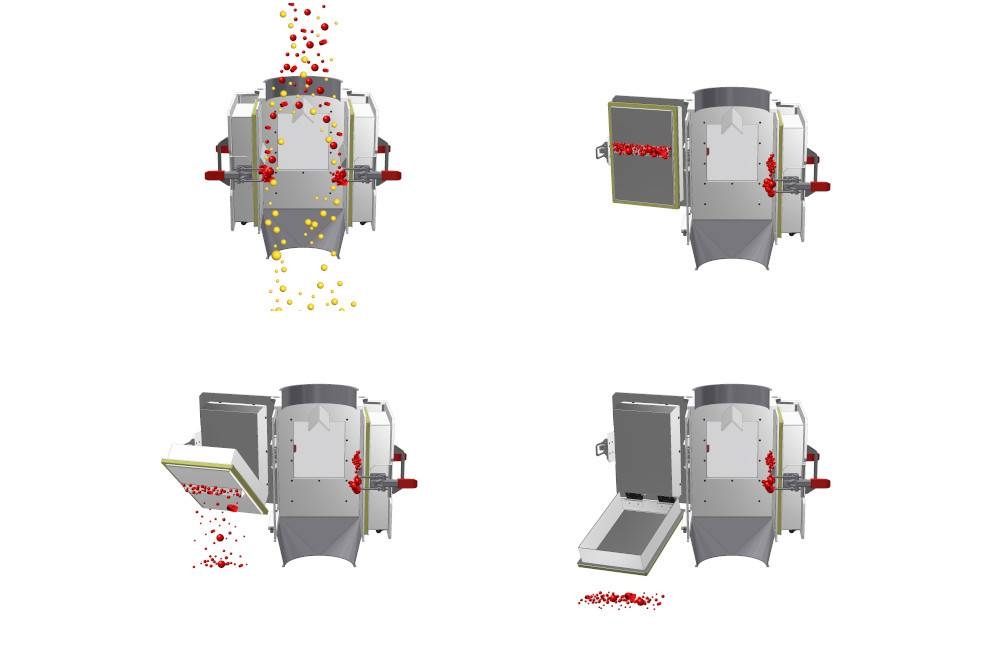

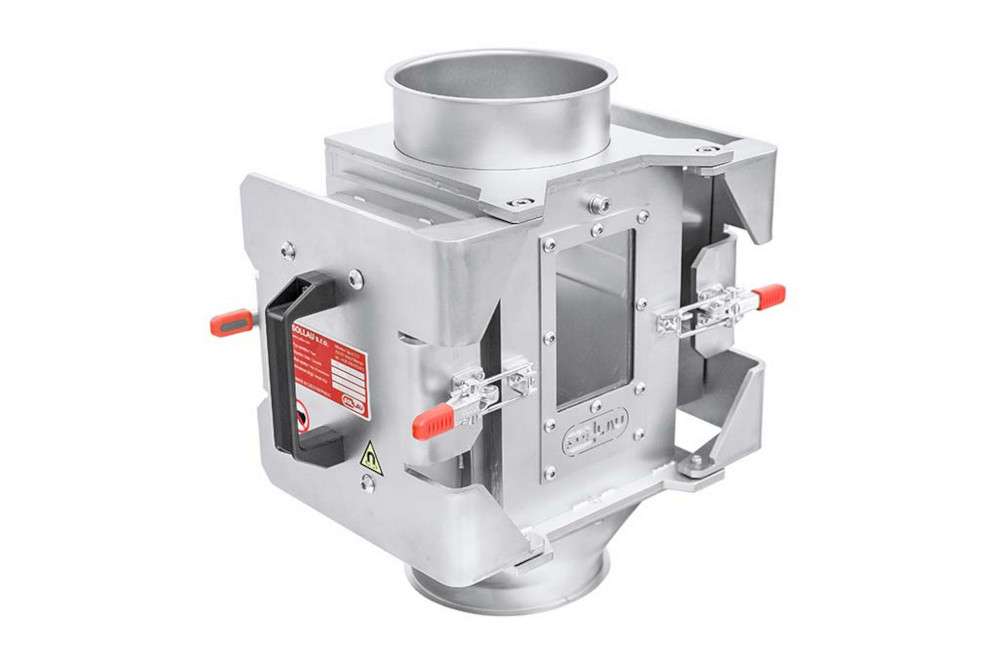

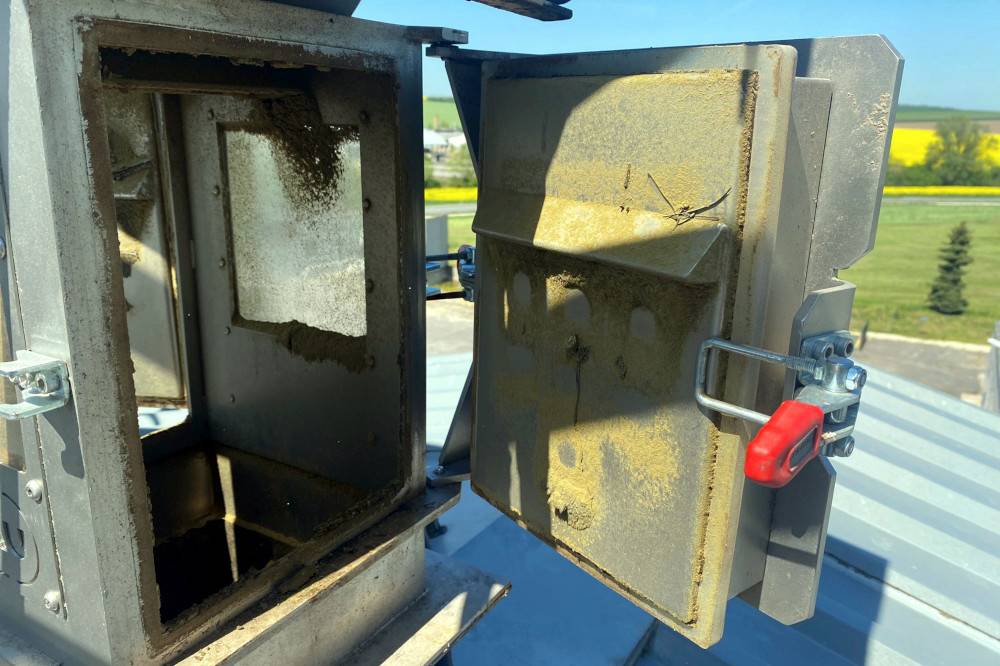

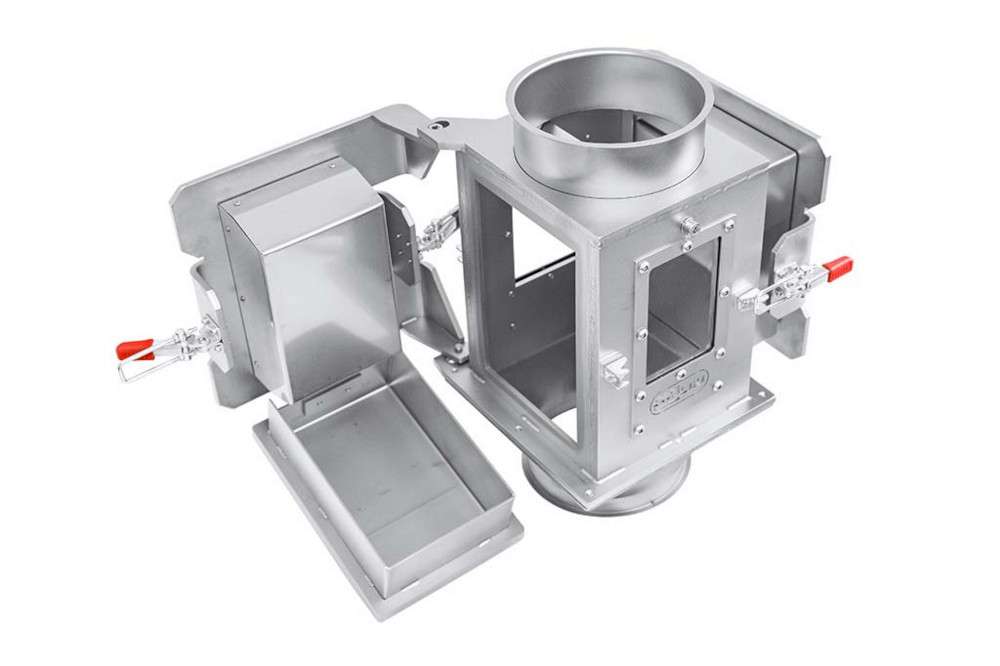

Pri čistení separátora sa krycie dosky z nehrdzavejúcej ocele odklopia od povrchu magnetov a zachytené feromagnetické kontaminanty samovoľne odpadnú. Na zabezpečenie trvalej vizuálnej kontroly separačného procesu má zariadenie veľké obojstranné priezory.
Feritová verze
| Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| ML 100 F | 10 | 100 | zobraziť PDF |
| ML 120 F | 30 | 120 | zobrazit PDF |
| ML 150 F | 30 | 150 | zobrazit PDF |
| ML 200 F | 75 | 200 | zobrazit PDF |
| ML 250 F | 100 | 250 | zobrazit PDF |
| ML 300 F | 150 | 300 | zobrazit PDF |

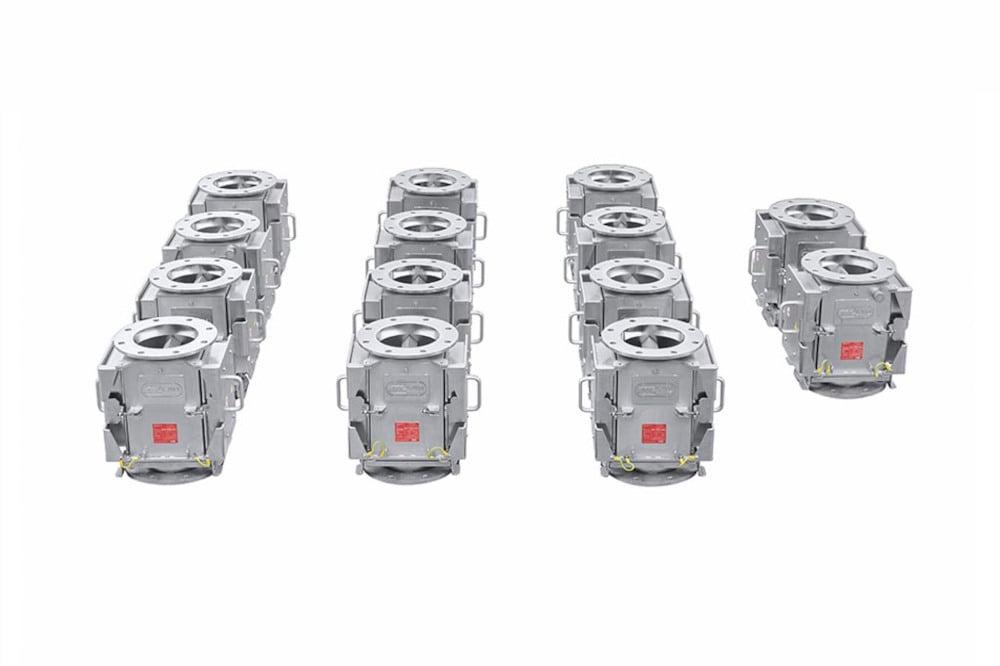

Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.
Neodýmová verzia
| Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| ML 100 N | 10 | 100 | zobrazit PDF |
| ML 120 N | 30 | 125 | zobrazit PDF |
| ML 150 N | 30 | 150 | zobrazit PDF |
| ML 200 N | 75 | 200 | zobrazit PDF |
| ML 250 N | 100 | 250 | zobrazit PDF |
| ML 300 N | 150 | 300 | zobrazit PDF |
Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.

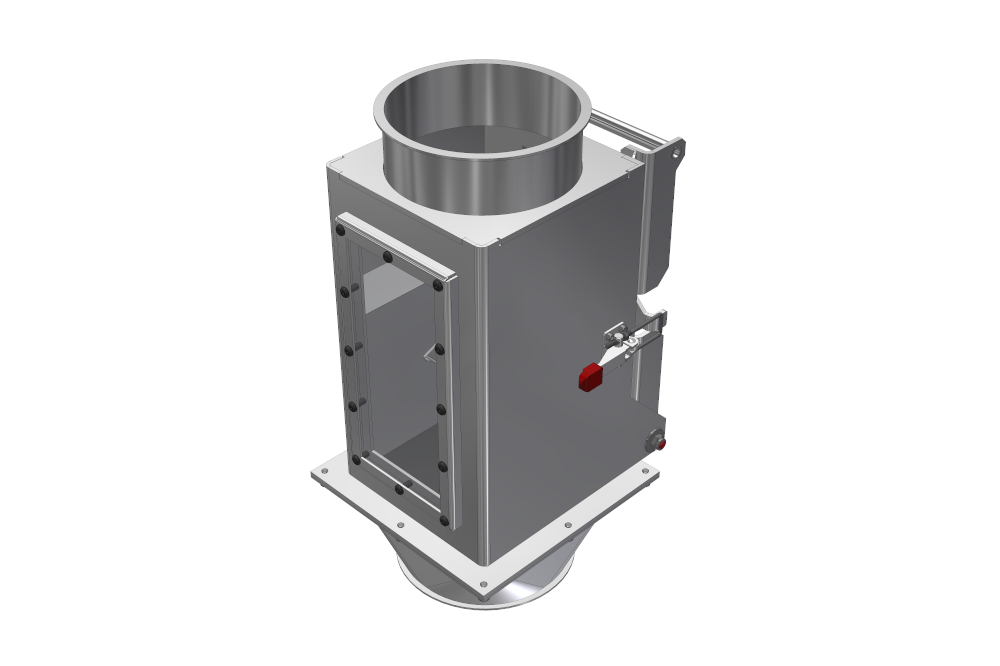

ML EKO
- atraktívny pomer cena/výkon
- kontrolné okienko
- magnetické jadro umiestnené v strede separátora (priamo v toku materiálu)

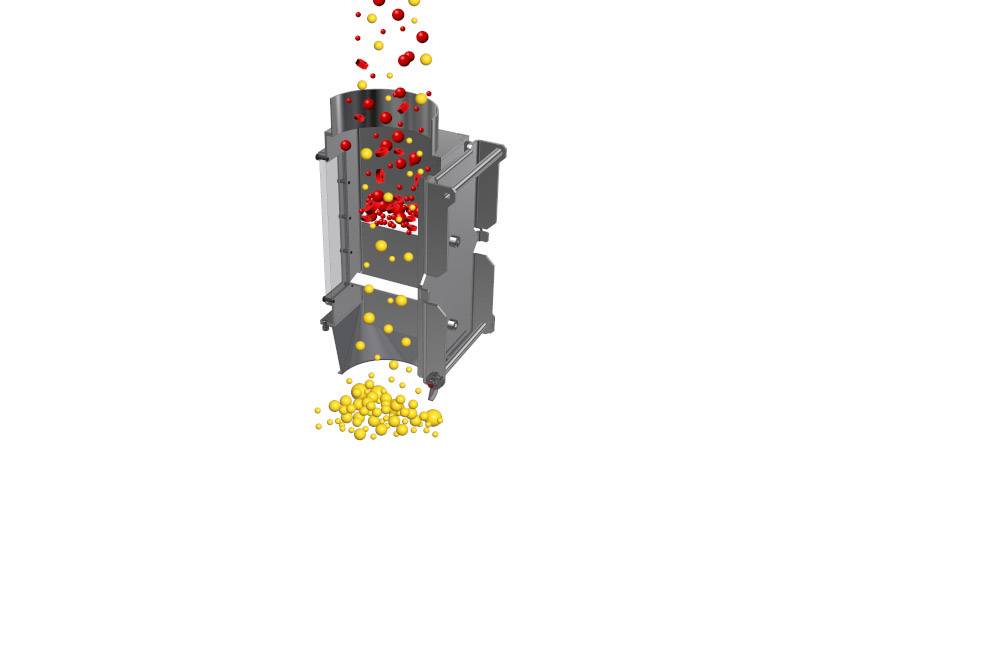

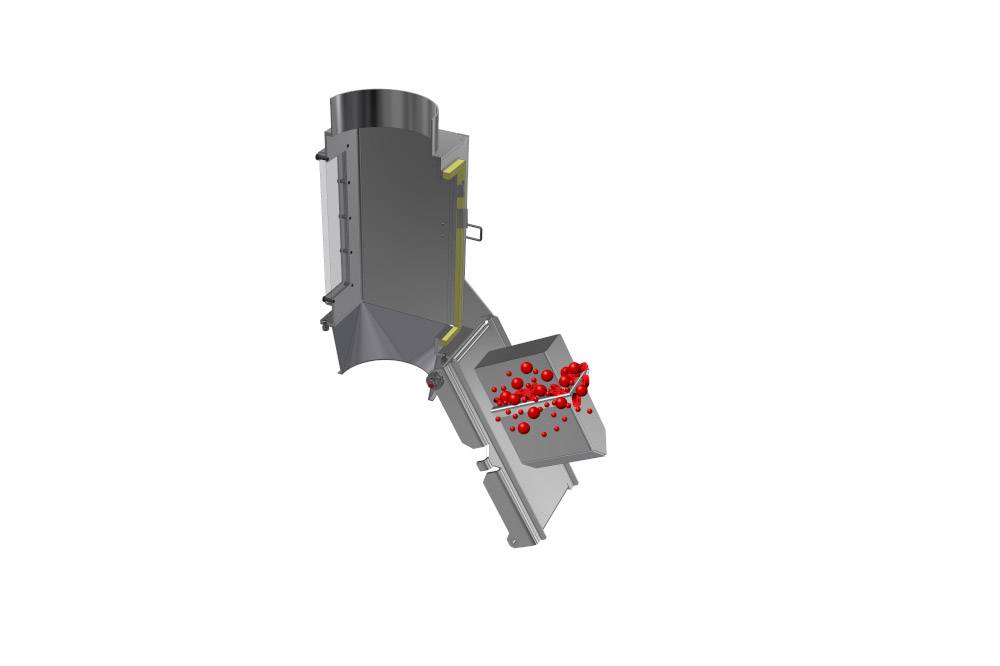

Ekonomická, ale plne funkčná obdoba magnetického doskového separátora. Oproti bežným doskovým separátorom hlavný rozdiel spočíva v tom, že magnetické jadro klinovitého tvaru (kryté plášťom z nehrdzavejúcej ocele) je uprostred separátora (nachádza sa priamo v toku materiálu).

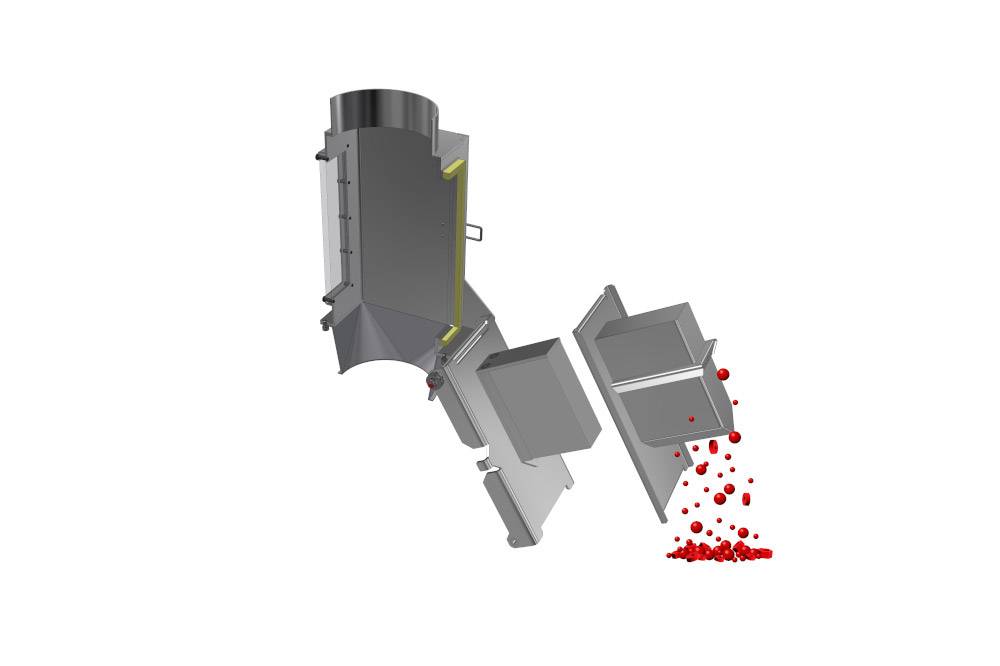

Separátor preto nemá v hornej časti rozhrňovaciu striešku, ale na jeho bočných stranách sa nachádza niekoľko radov deflektorov, ktoré opakovane navádzajú tok materiálu na stredové magnetické jadro a zabezpečujú vysokú účinnosť separačného procesu. Pri čistení sa vyklopia dvere, na ktorých je pripevnené magnetické jadro a zachytené feromagnetické častice je potrebné ručne očistiť. Na optickú kontrolu toku materiálu a procesu separácie má separátor veľký priezor.
Feritové verze
| Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| ML EKO 100 F | 10 | 100 | zobrazit PDF |
| ML EKO 120 F | 30 | 120 | zobrazit PDF |
| ML EKO 150 F | 30 | 150 | zobrazit PDF |
| ML EKO 200 F | 75 | 200 | zobrazit PDF |
| ML EKO 250 F | 100 | 250 | zobrazit PDF |
| ML EKO 300 F | 150 | 300 | zobrazit PDF |
Neodýmová verzia
| Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| ML EKO 100 N | 10 | 100 | zobrazit PDF |
| ML EKO 120 N | 30 | 125 | zobrazit PDF |
| ML EKO 150 N | 30 | 150 | zobrazit PDF |
| ML EKO 200 N | 75 | 200 | zobrazit PDF |
| ML EKO 250 N | 100 | 250 | zobrazit PDF |
| ML EKO 300 N | 150 | 300 | zobrazit PDF |

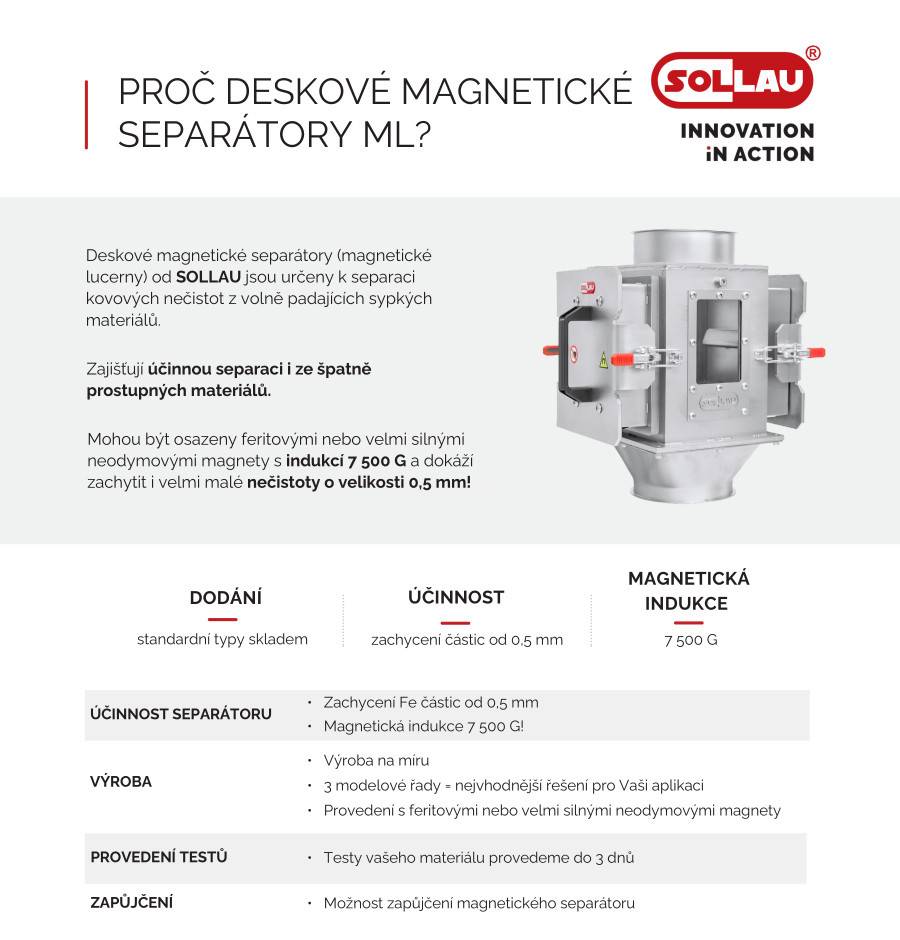

Prečo doskové magnetické separátory od SOLLAU?
Stiahnuť PDF
(Veľkosť 640 kB)
V ktorých priemyselných odvetviach sa doskový magnetický separátor používa?
Magnetický doskový separátor sa používa najmä v potravinárstve, farmaceutickom, drevospracujúcom, chemickom, keramickom priemysle a pod.
Recyklácia a spracovanie odpadu
Strojársky a zlievárenský priemysel
Papierenský priemysel
Výroba a spracovanie tabaku
Výroba porcelánu a keramiky
Cementárne a vápenky
Chemický priemysel, náterové hmoty
Automobilový priemysel
Potravinársky priemysel
Spracovanie a recyklácia dreva
Výroba plastov a gumárenský priemysel
