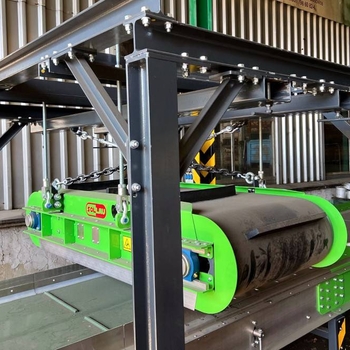

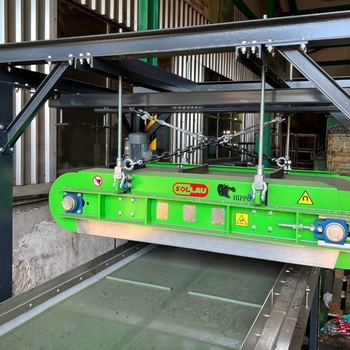

Elektromagnet automatický nad dopravník DND-AC E

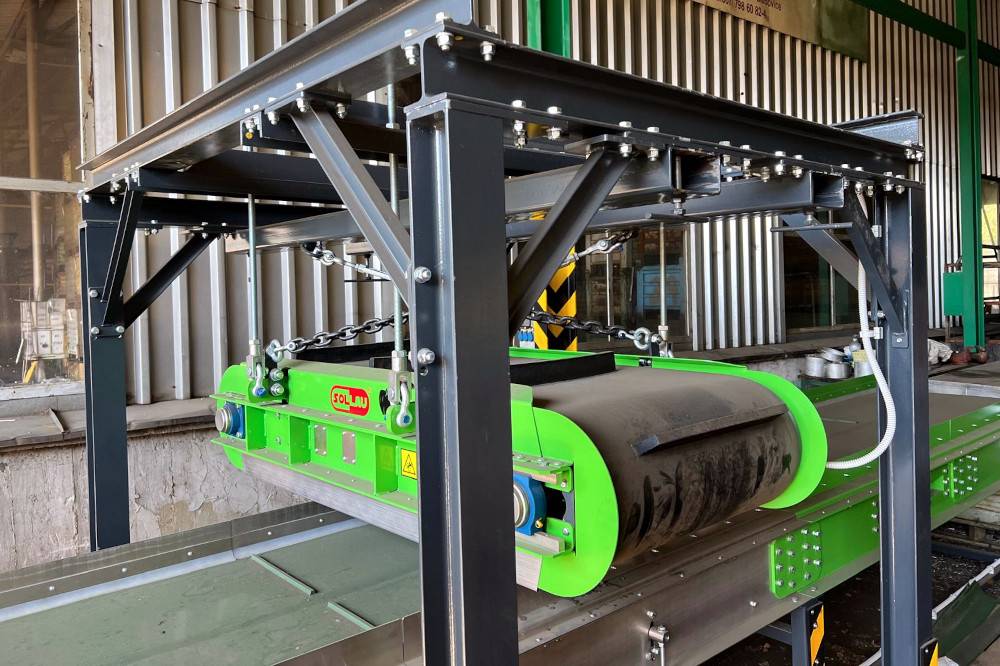

Elektromagnetická doska s automatickým čistením je zavesená nad dopravným pásom a slúži na jednoduché a rýchle oddelenie magnetických častíc od materiálu prepravovaného na dopravnom páse. Používa sa najmä v prevádzkach s vysokým výskytom feromagnetických častíc, kde nie je možné použiť dosku s manuálnym čistením. V porovnaní s permanentnými verziami závesných separátorov je magnetické pole elektromagnetických dosiek oveľa silnejšie aj hlbšie. Elektromagnetické separátory sú preto vhodnejšie na zachytávanie ťažších železných dielov s problematickým tvarom (napr. skrutky, matice, guľôčky).

Extrémne silné elektromagnetické pole zabezpečuje aj separáciu feromagnetických častíc, ktoré sa nachádzajú pod vyššou vrstvou inertného materiálu. Elektromagnet je tiež výhradným riešením pre aplikácie, kde je potrebné – napr. z prevádzkových či servisných dôvodov –z času na čas deaktivovať magnetické pole (čo pri permanentnom magnete nie je možné).

Prínosy použitia separátora

vyčistený materiál (bez feromagnetických prímesí)
permanentná ochrana technologického zariadenia
plynulá výrobná prevádzka
automatické čistenie bez nutnosti prerušiť tok materiálu
úspora nákladov na obsluhu a zníženie rizika chýb

Porovnanie elektromagnetických závesných dosiek s automatickým čistením

		Priečne zavesenie			Pozdĺžne zavesenie
		DND-AC E-conomic	DND-AC E-fficient	DND-AC E-xtreme	DND-AC E-conomic	DND-AC E-fficient	DND-AC E-xtreme
Dopravníkový pás	Min. šírka [mm]	1000	500	500		500	500
	Max. šířka [mm]	1500	2000	2000	1000	2000	2000
	Max. rychlost [m/s]	2	5	5	2,5	4	4
Železné častice	Min. hmotnost [kg]	0,05	0,05	0,05	0,05	0,05	0,05
	Max. hmotnost [kg]	15	20	20	20	25	25

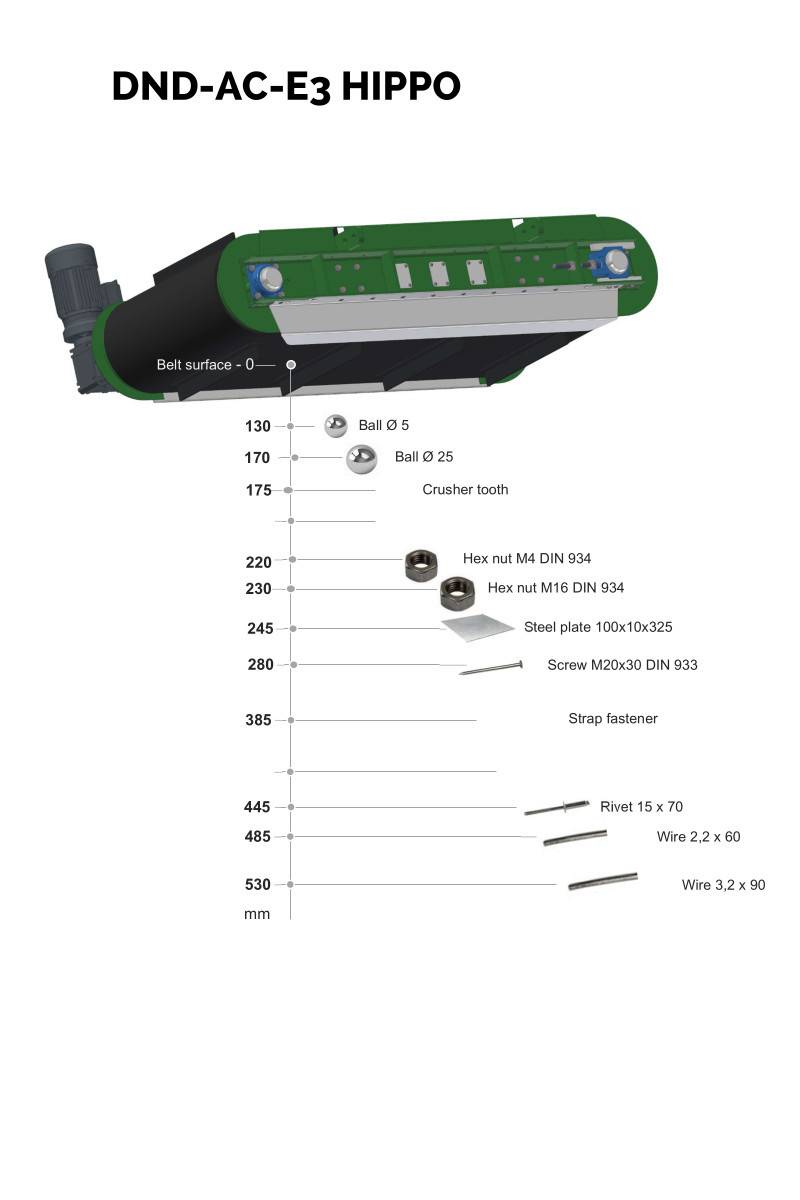

	Min. rozměr	Matica M18 / Skrutka M16 x 16
	Max. rozměr	Nie je stanovený
Príkon magnetu	Min. [kW]	4,86	0,6	1	4,86	0,6	1
Príkon magnetu	Max. [kW]	6,99	12	34	6,99	12	34
Hmotnosť separátora	Min. [t]	2,014	0,22	0,16	2,014	0,22	0,16
Hmotnosť separátora	Max. [t]	2,821	8	29	2,821	8	29
Elektrické pripojenie	Standardní [V]	415-3-50
Elektrické pripojenie	Opční [V]	Podľa potreby zákazníka

Ako sa o vás postaráme?

O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.

1.
Prídeme

2.
Zameriame a a navrhneme

3.
Vyrobíme na mieru

4.
Nainštalujeme

5.
Sprevádzkujeme a zaškolíme

6.
Poskytneme autorizovaný servis

Garantujeme testy do troch dní!

Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

Podrobný opis

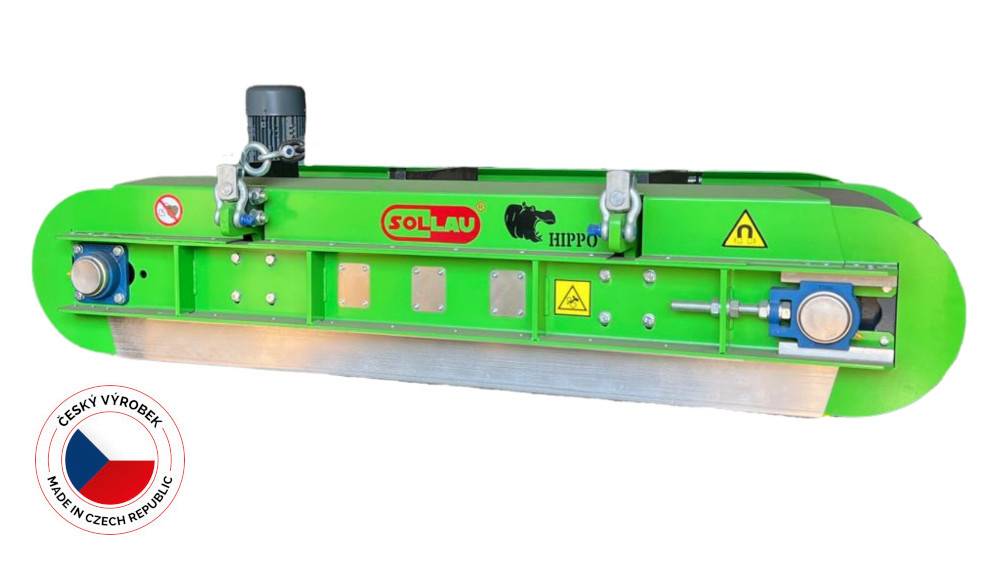

Konštrukcia separátora

Základ separátora tvorí elektromagnetická jednotka v kovovom ráme. Separátor je vybavený vlastným dopravníkom s dvomi alebo štyrmi dopravníkovými valcami.

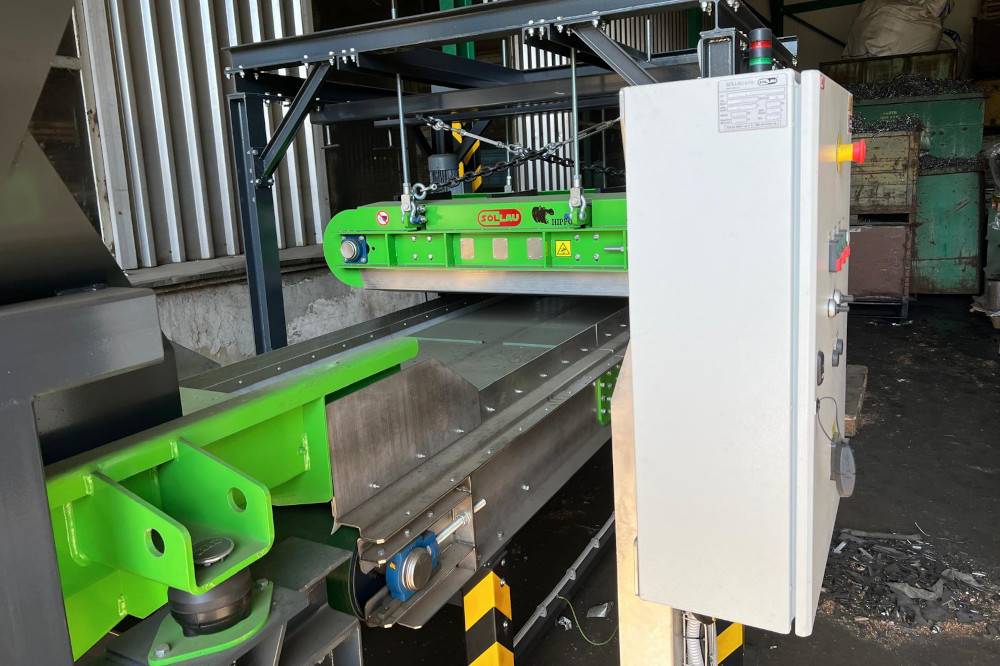

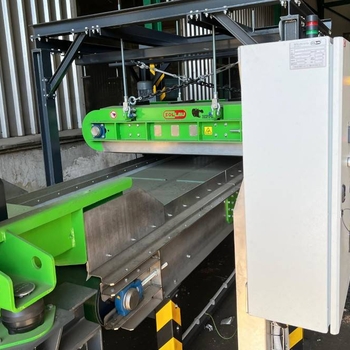

Ovládacia skriňa s transformátorom a usmerňovačom

Ovládacia skriňa riadi prevádzku separátora, usmerňovač a transformátor zabezpečujú optimálne elektrické napájanie celého zariadenia (zodpovedajúcu konštrukcii elektromagnetu, teplote okolia, vstupnému napätiu atď.).

Konštrukcia transformátora a usmerňovača

zváraná oceľová skriňa s krytím IP 65
ukazovateľ hladiny oleja sa nachádza na prednej strane nádrže (pri olejom chladených verziách)
transformátor má dvojité vinutie podľa normy BS EN 60076
usmerňovač má parametre normy BS 4417 ABCD
prepäťová ochrana: diódová ochrana s rýchlo pôsobiacimi polovodičovými poistkami

Modelový rad

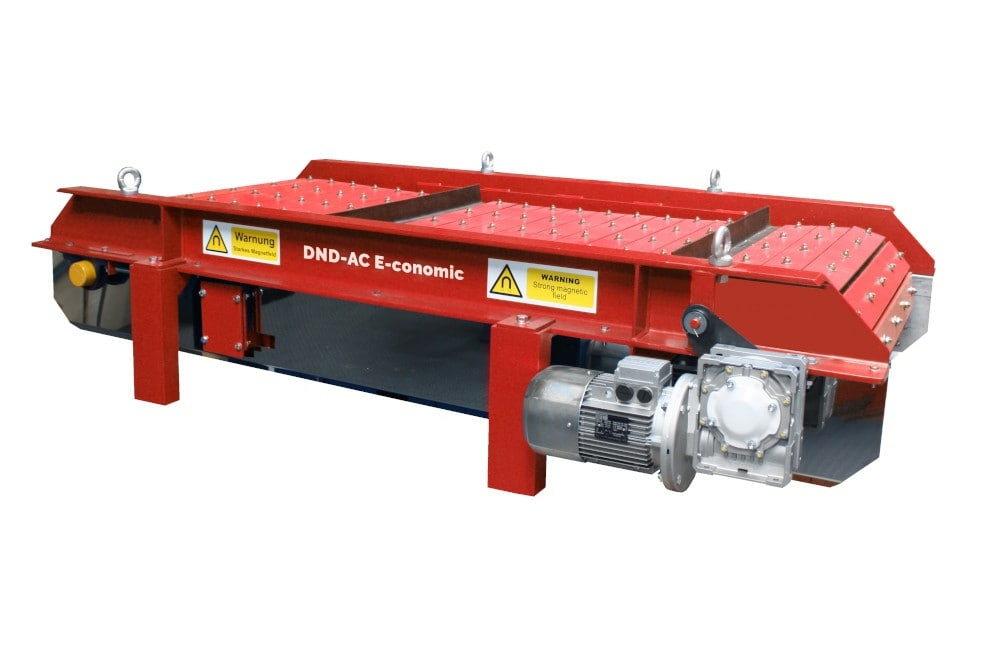

DND-AC E-conomic

ideálny na aplikáciu v mobilných drviacich a recyklačných linkách
pomer výkon/hmotnosť: najsilnejšie magnetické pole v pomere k hmotnosti separátora
nízka hmotnosť
nízka zástavná výška
kompaktný dizajn

DETAIL

Parametre

atraktívny pomer cena/výkon
elektrické pripojenie: 415 V (vhodné aj pre napätie 400 a 380 V)
napájanie magnetu: od 4,86 do 6,99 kW
max. rýchlosť dopravníkového pásu: 2,5 m/s
vybrané modely na sklade
max. závesná výška: 450 mm
max. šírka dopravníkového pásu: 1 500 mm
bezolejové (vzduchom chladené) vyhotovenie

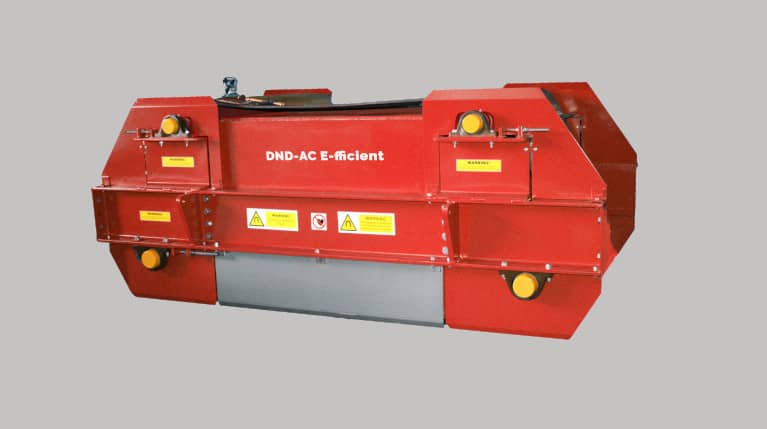

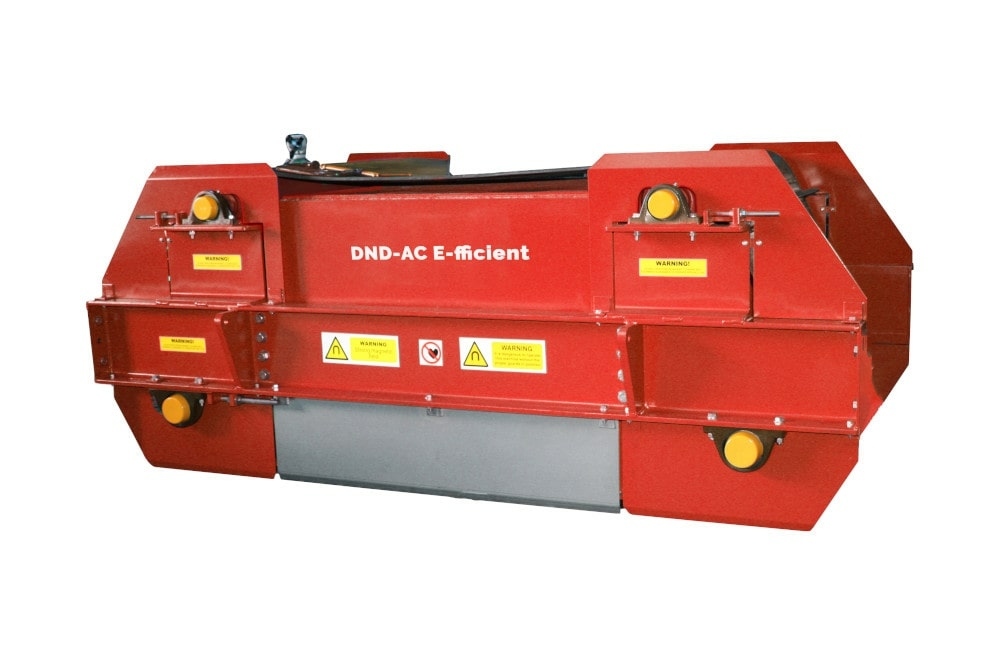

DND-AC E-fficient

max. závesná výška: 1 000 mm
elektrické pripojenie: 415 V (vhodné aj pre napätie 400 a 380 V)
napájanie magnetu: od 0,6 do 12 kW
max. rýchlosť dopravníkového pásu: 5 m/s
max. šírka dopravníkového pásu: 2 000 mm (permanentný magnetický nadstavec na magnetické pokrytie až 3 000 mm)
bezolejové (vzduchom chladené) vyhotovenie

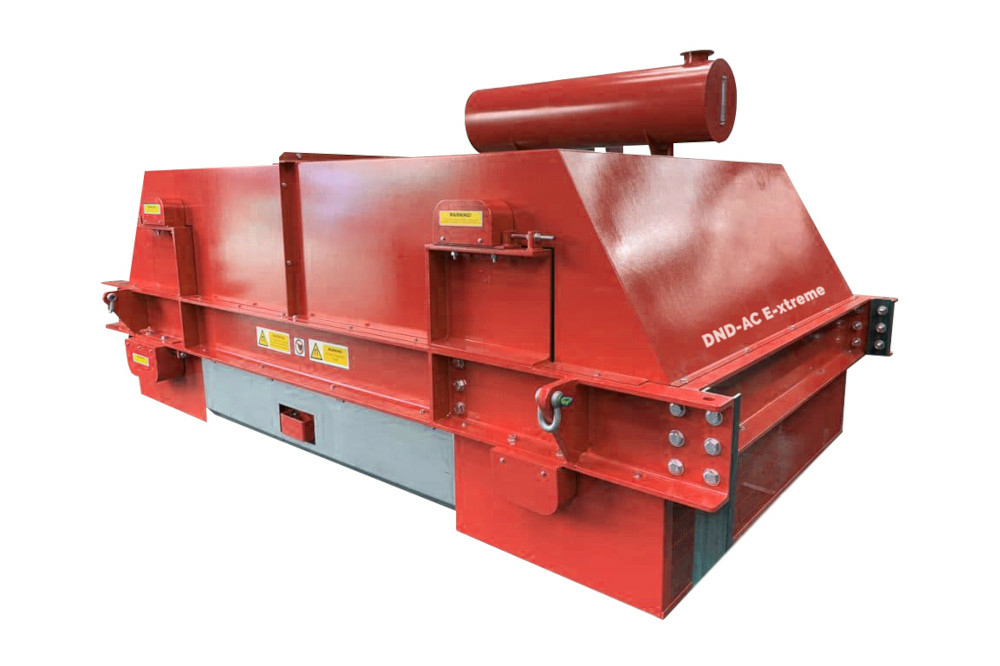

DND-AC E-xtreme

max. závesná výška: 1 000 mm
elektrické pripojenie: 415 V (vhodné aj pre napätie 400 a 380 V)
napájanie magnetu: od 1 do 34 kW
max. rýchlosť dopravníkového pásu: 5 m/s
najsilnejšia elektromagnetická doska nad dopravník
max. šírka dopravníkového pásu: 2 000 mm (permanentný magnetický nadstavec na magnetické pokrytie až 3 000 mm)
verzia chladená olejom
špeciálne konštruovaná cievka s dlhou životnosťou

V akých priemyselných odvetviach sa uplatní samočistiace elektromagnetické dosky

Závesné elektromagnetické separátory s automatickým čistením, ktoré ponúka firma SOLLAU, s. r. o., sa vyrábajú v spolupráci s renomovaným dlhoročným európskym výrobcom týchto zariadení. Ide o osvedčené separátory, ktoré sa používajú v najnáročnejších priemyselných prostrediach, ako sú mobilné a stacionárne drviace a triediace linky, triediarne komunálneho odpadu, ťažobný a banský priemysel, terminály na prekládku sypkých materiálov, spracovanie dreveného odpadu, drvenie a triedenie sutiny, demolačné práce, ekologická likvidácia autovrakov, recyklácia skla, zlievarenstvo atď.
