Magnetické upínače na brúsenie
Magnetické upínače sú účinnými pomocníkmi na brúsenie veľmi malých, tenkých aj väčších dielov. Ich prepracovaná konštrukcia umožňuje pri brúsení chladenie chladiacou kvapalinou alebo ponorením do dielektrického roztoku.
Hlavnými prednosťami našich magnetických upínačov je kompaktná upínacia plocha na upnutie širokého spektra obrobkov, dlhá životnosť vďaka pólovej doske, ktorú možno zabrúsiť a jednoduchá údržba a obsluha.
Jednoduchá objednávka v e-shope
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Ploché brúsenie

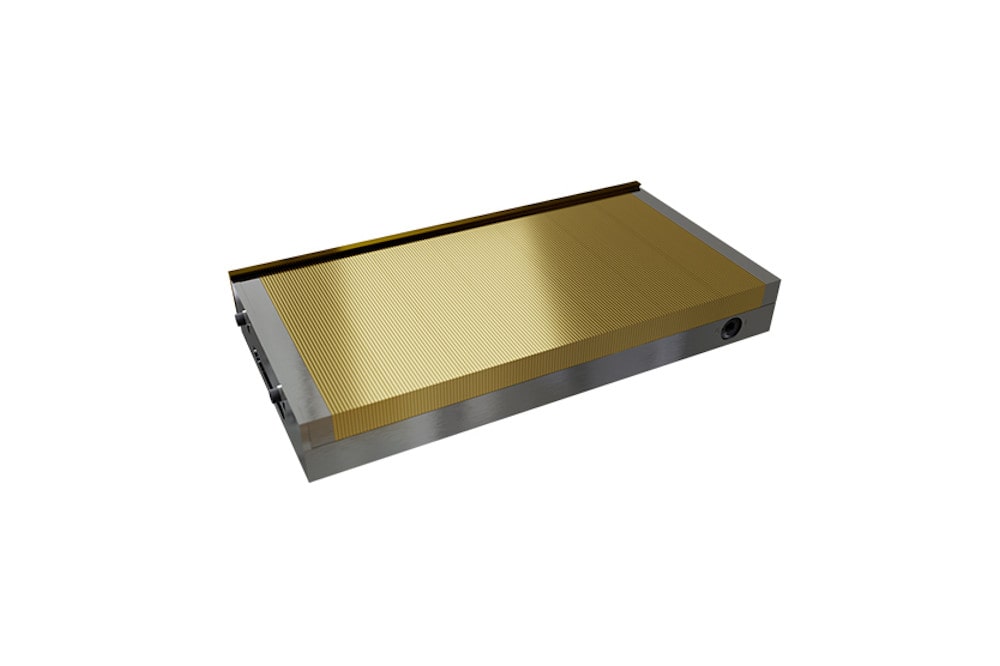

Neomicro
Permanentný magnetický upínač Neomicro je ideálny na presné brúsenie malých, tenkých aj veľkých dielov či elektroerozívne obrábanie.
Má nízku vodotesnú konštrukciu, dá sa chladiť roztokom a ponoriť do dielektrickej kvapaliny. Horná pólová doska zložená z mosadzných a oceľových lamiel zaručuje vysokú stabilitu, presnosť a účinnosť upnutia pomocou maximálnej koncentrácie magnetickej sily na povrch obrobku.
Dlhú životnosť zaručuje pólová doska s limitom prebrúsenia až 7 mm.
Výhody
- Pevná vodotesná konštrukcia
- Vysoká stabilita a presnosť upínača pri brúsení na plocho
- Možnosť upnúť aj tie najtenšie diely
- Dlhá životnosť vďaka pevnej pólovej doske, ktorú môžete opakovane zabrúsiť
- Jednoduchá obsluha a údržba
- Odolný prepínací mechanizmus
| Katalógové číslo | W (mm) | L (mm) | H (mm) | Hmotnosť (kg) |
|---|---|---|---|---|
| NEOC100175 | 100 | 175 | 49 | 7 |
| NEOC100250 | 100 | 250 | 49 | 10 |
| NEOC130255 | 130 | 255 | 49 | 13 |
| NEOC150250 | 150 | 250 | 51 | 15 |
| NEOC150300 | 150 | 300 | 51 | 18 |
| NEOC150350 | 150 | 350 | 51 | 22 |
| NEOC150400 | 150 | 400 | 51 | 25 |
| NEOC150450 | 150 | 450 | 51 | 28 |
| NEOC200400 | 200 | 400 | 51 | 34 |
| NEOC200450 | 200 | 450 | 51 | 37 |
| NEOC200500 | 200 | 500 | 51 | 41 |
| NEOC200600 | 200 | 600 | 51 | 49 |
| NEOC250500 | 250 | 500 | 56 | 56 |
| NEOC300600 | 300 | 600 | 56 | 81 |

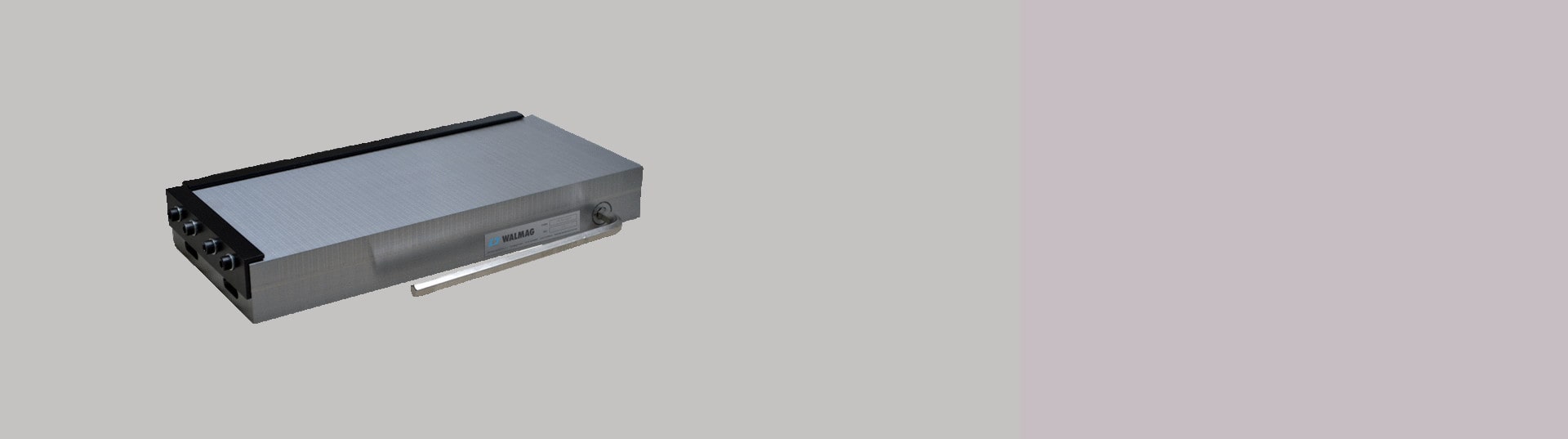

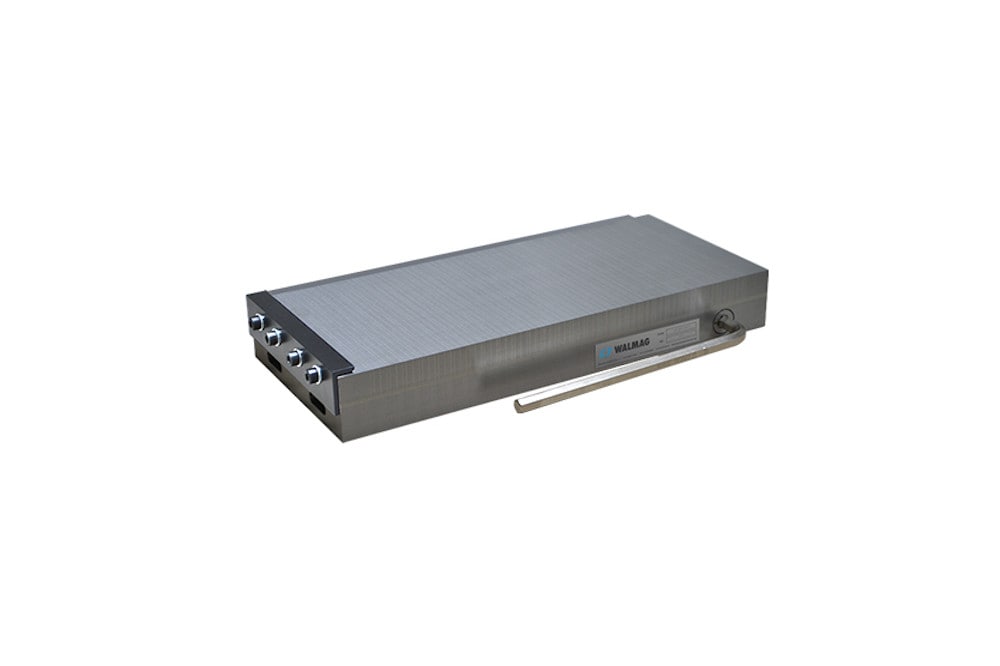

Neodymax
Neodymax patrí medzi najsilnejšie permanentné magnetické dosky v našom sortimente. Veľká upínacia sila – až 120 N/cm2 – pomáha efektívne upínať diely pri obrábaní.
Pólová doska je z veľmi odolného materiálu a má priečne kombinované pólovanie s rozstupom 5/1/5/1/2/1 mm (oceľ/nehrdzavejúca oceľ). Vďaka tomu je Neodymax vhodný na upínanie obrobkov pri presnom plochom brúsení, keď nie je problém upnúť malé tenké diely ani oveľa väčšie komponenty. Upínač možno použiť aj na ľahké frézovacie operácie.
Je to vďaka dvojitému neodýmovému magnetickému systému, ktorý pri zachovaní nízkej hmotnosti upínača dokáže vyvinúť vysokú prídržnú silu.
Výhody:
- Vysoká upínacia sila dvojitého neodýmového systému
- Univerzálnosť – možnosť použiť na brúsenie aj ľahké frézovanie
- Vysoká odolnosť a životnosť pólovej dosky vo verzii oceľ/nehrdzavejúca oceľ
- Limit prebrúsenia 6 mm
- Odolná a trvanlivá oceľová základňa
- Pevná a stabilná konštrukcia upínača na presné obrábanie
- Jednoduchá obsluha na vysokú efektivitu upínania
| Katalógové číslo | W (mm) | L (mm) | H (mm) | Hmotnosť (kg) |
|---|---|---|---|---|
| NEOD150300 | 150 | 300 | 54 | 20 |
| NEOD150450 | 150 | 450 | 54 | 30 |
| NEOD200450 | 200 | 450 | 54 | 40 |
| NEOD250380 | 250 | 380 | 56 | 40 |
| NEOD300600 | 300 | 600 | 56 | 78 |
Brúsenie na guľato
Kruhové magnetické upínače s permanentnými neodýmovými magnetmi sú vhodné hlavne ako príslušenstvo hrotových brúsok, možno ich však použiť aj na upínanie na iných strojoch. Upínače s radiálnymi pólmi na pólovej doske sú určené na sústruženie a brúsenie hlavne okrúhlych obrobkov. Výhodou je možnosť obrábať čelo, vnútorný a vonkajší priemer obrobku v rámci jednej operácie. Magnetické upínače s paralelným pólovaním využijete pri finalizácii brúsenia.

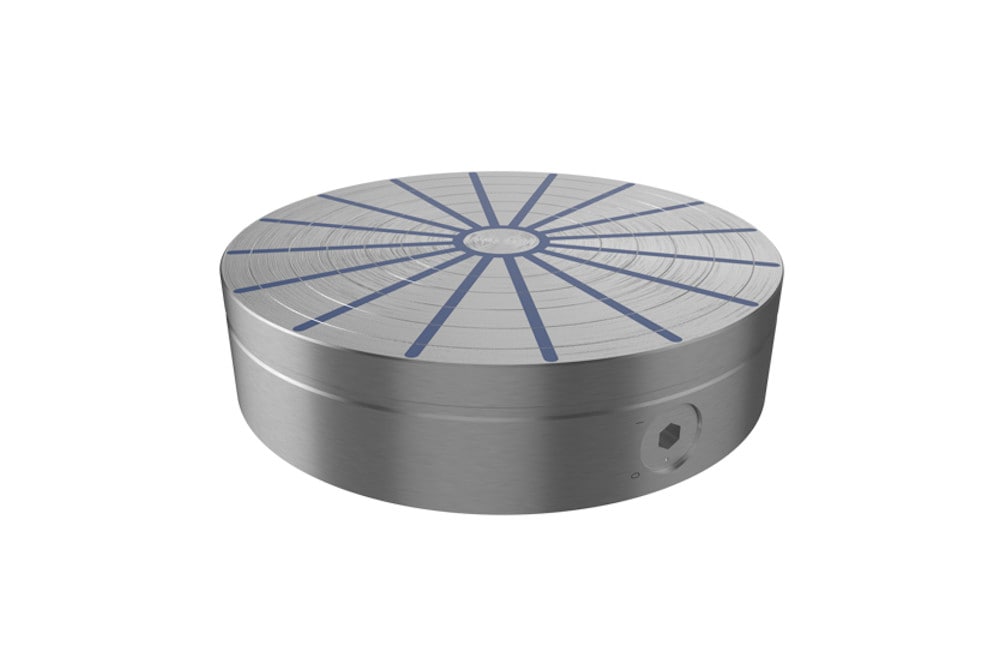

Neostar
Permanentná magnetická doska Neostar je navrhnutá najmä na upínanie obrobkov pri sústružení a brúsení na guľato. Pólová doska s radiálnymi pólmi vám umožní ľahko a efektívne obrábať čelo, vnútorný a vonkajší priemer obrobku v rámci jednej operácii – bez nutnosti odopnúť ho a znova upnúť.
Má maximálnu upínaciu silu – až 140 N/cm2 – v závislosti od veľkosti upínača a rozmerov obrábaných komponentov. Pevná oceľová základňa má na spodnej strane 2 – 4 závity na uchytenie na vhodnú prírubu.
Výhody:
- Kompaktná pólová doska z jedného kusa ocele s radiálnymi pólmi
- Vhodný na sústruženie a brúsenie na guľato
- Veľmi výkonný dvojitý neodýmový magnetický systém
- Oceľová základňa
| Katalógové číslo | D (mm) | H (mm) | D1 (mm) | E (mm) | F (mm) | Hmotnosť (kg) | Počet pólov |
|---|---|---|---|---|---|---|---|
| NEOS130 | 130 | 57 | 15 | - | 100 | 5 | 10 |
| NEOS150 | 150 | 57 | 15 | 80 | 120 | 7,3 | 10 |
| NEOS200 | 200 | 57 | 20 | 110 | 180 | 13 | 12 |
| NEOS250 | 250 | 70 | 30 | 140 | 220 | 25 | 16 |
| NEOS300 | 300 | 73 | 38 | 180 | 260 | 37 | 16 |
| NEOS350 | 350 | 73 | 40 | 220 | 300 | 49 | 20 |
| NEOS400 | 400 | 74 | 40 | 260 | 340 | 68 | 20 |
| NEOS500 | 500 | 78 | 50 | 300 | 400 | 109 | 24 |
| NEOS600 | 600 | 78 | 90 | 350 | 450 | 172 | 30 |
| NEOS700 | 700 | 78 | 90 | 350 | 450 | 234 | 30 |
| NEOS800 | 800 | 110 | 100 | 400 | 700 | 420 | 30 |

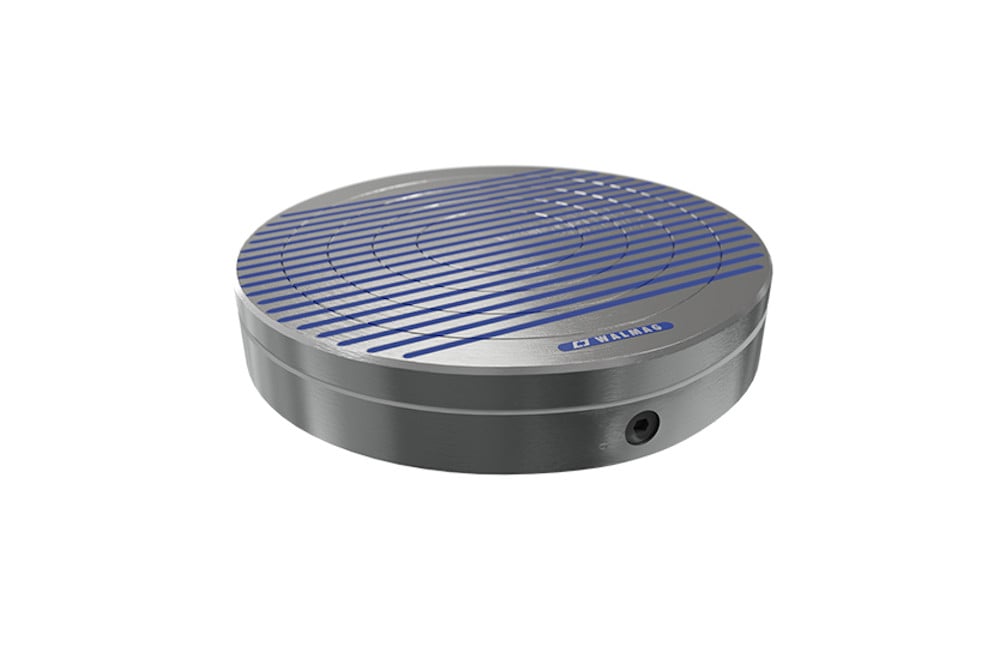

Maxgrip
Permanentný magnetický upínač Maxgrip je univerzálny a má veľmi veľkú upínaciu silu. Kombinácia pólovej dosky s relatívne jemným rovnobežným usporiadaním pólov a možnosti plynule regulovať upínaciu silu znamená veľmi jednoduché centrovanie obrobkov pri sústružení aj brúsení.
Maxgrip je vhodným nástrojom na upínanie obrobkov rôzneho tvaru pri brúsení aj pri sústružení. Možnosť plynulej regulácie upínacej sily veľmi uľahčuje centrovanie. Nízke a veľmi stabilné magnetické pole umožňuje pevné a stabilné upnutie aj relatívne malých a tenkých obrobkov. Horná pólová doska upínača je z jedného masívneho celku, nehrozí tak zatečenie chladiacej kvapaliny do tela magnetu. Vďaka vysokému limitu prebrúsenia má veľmi dlhú životnosť.
Výhody
- Pevné oceľové telo upínača
- Pólová doska s rovnobežným usporiadaním pólov
- Plynulé nastavenie upínacej sily
- Vodotesná konštrukcia
- Dvojitý magnetický systém
| Katalógové číslo | D (mm) | H (mm) | G (mm) | D1 (mm) | Hmotnosť (kg) |
|---|---|---|---|---|---|
| MAXGRIP200 | 200 | 57 | 5 | 60 | 15 |
| MAXGRIP250 | 250 | 57 | 5 | 80 | 22 |
| MAXGRIP300 | 300 | 57 | 6 | 150 | 32 |
| MAXGRIP350 | 350 | 57 | 6 | 170 | 43 |
|
MAXGRIP400 |
400 | 57 | 8 | 200 | 56 |

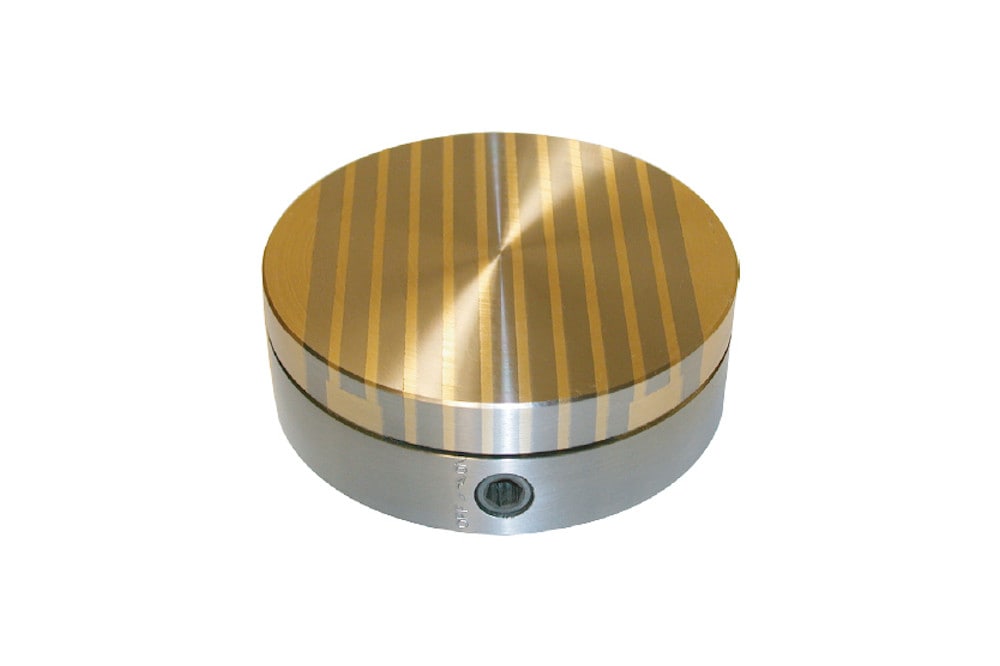

Neogrip
Permanentný magnetický kruhový upínač Neogrip je špeciálne skonštruovaný hlavne na upínanie veľmi tenkých a malých častí, ako sú drobné ploché obrobky, profily a pod., zvládne však aj upnutie väčších obrobkov – je naozaj veľmi univerzálnou pomôckou.
Dvojitý neodýmový magnetický systém zaručuje pri upnutí výraznú prídržnú silu, ktorá zaisťuje stabilitu obrobku pri obrábaní. Vďaka tomu dosiahnete presné výsledky.
Výhody
- Presné a rýchle upnutie tenkých aj drobných obrobkov
- Nízka konštrukčná výška a nízke magnetické pole
- Dvojitý neodýmový magnetický systém
- Oceľová základňa s možnosťou uchytenia magnetu na prírubu alebo priamo do skľučovadla
- Vodotesná konštrukcia umožňuje použitie za sucha aj s chladiacou kvapalinou
- Pólová doska spájkovaná striebrom
| Katalógové číslo | D (mm) | H (mm) | E (mm) | Hmotnosť (kg) |
|---|---|---|---|---|
| NEOG100 | 100 | 51 | 86 | 3 |
| NEOG130 | 130 | 51 | 120 | 5 |
| NEOG150 | 150 | 51 | 137 | 7 |
| NEOG200 | 200 | 51 | 182 | 12 |
