Mobilný svetelný kríž na označenie uzavretia letiskovej dráhy
Mobilný svetelný kríž predstavuje moderný a efektívny spôsob označenia dočasného uzavretia letiskovej dráhy. Používa sa najmä pri nepriaznivom počasí na označenie uzavretej letiskovej dráhy z dôvodu jej údržby alebo odstraňovania snehu.

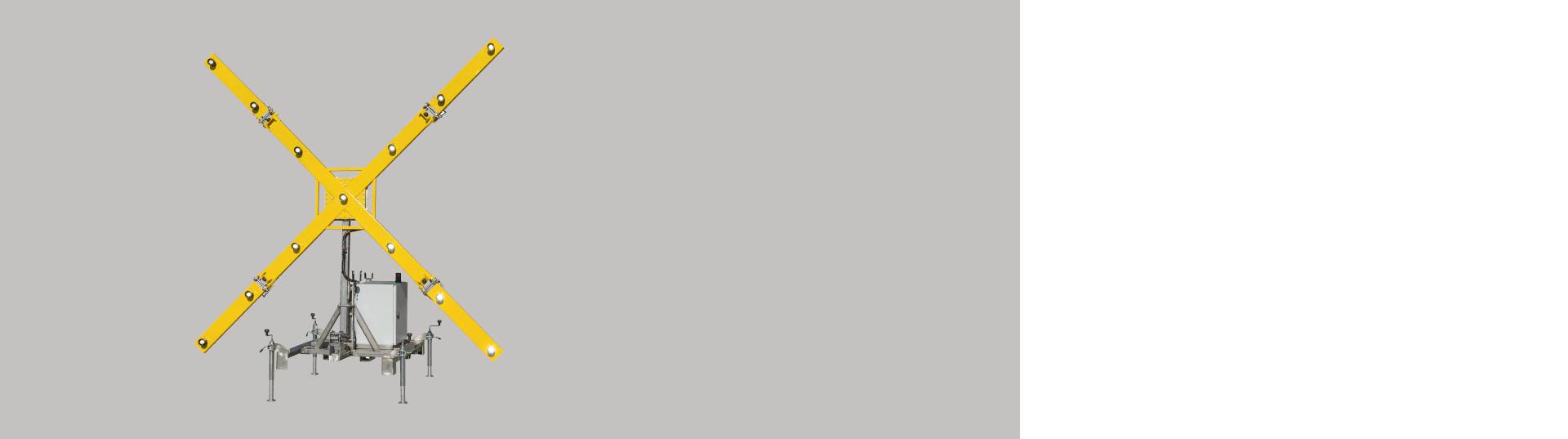

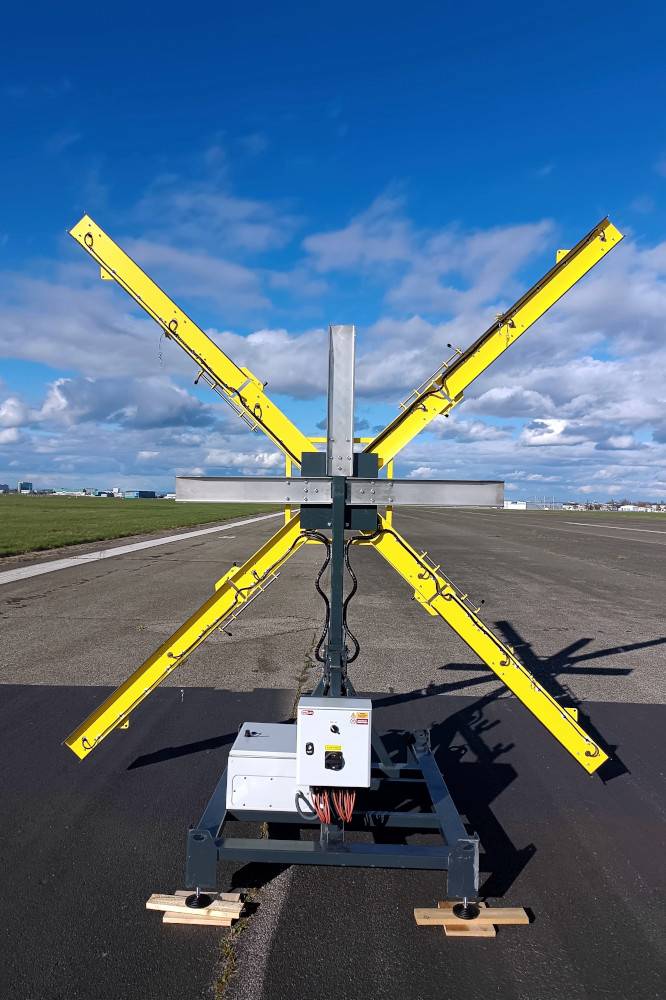

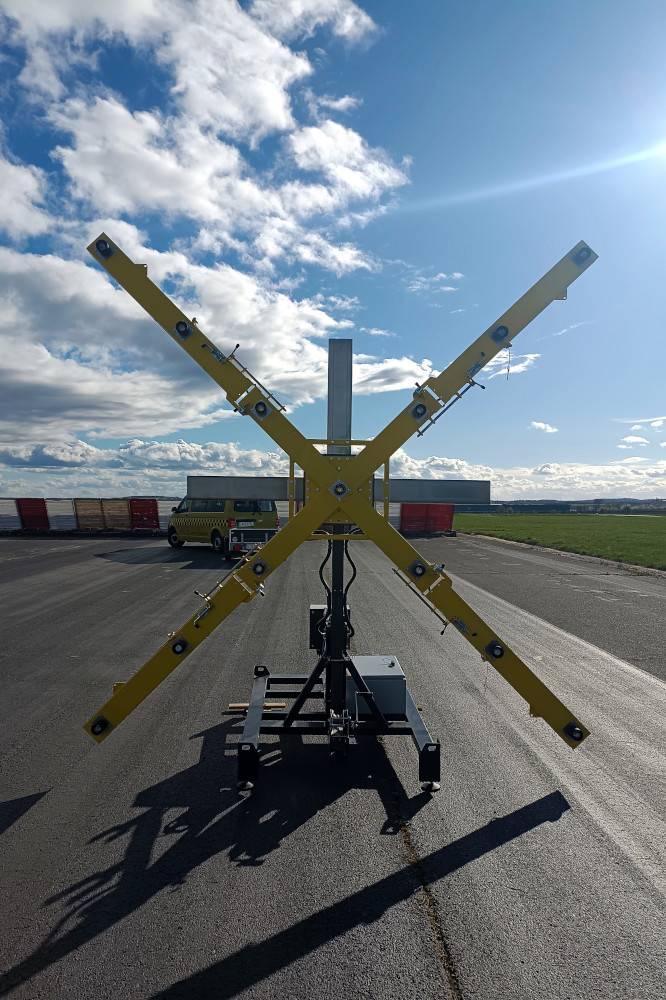

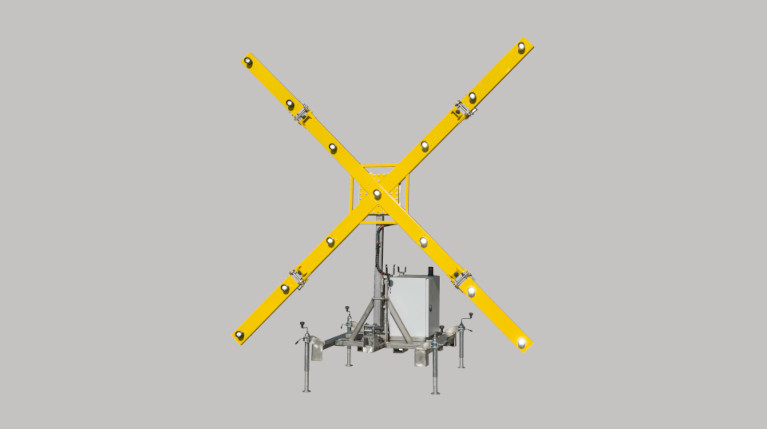

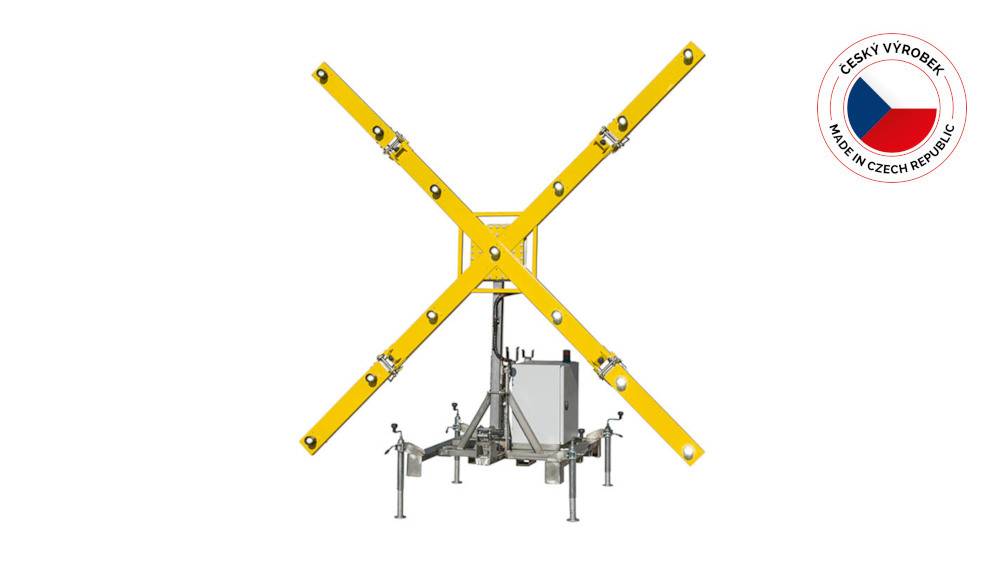

Mobilný svetelný kríž je umiestnený na podvozku. Toto mobilné zariadenie je možné rýchlo dopraviť na požadované miesto. Konštrukcia svetelného kríža umožňuje jeho montáž alebo demontáž do 5 minút jedným človekom. Kríž pozostáva z 13 LED svetiel s automatickým prepínaním medzi dennou a nočnou intenzitou svetla. Dĺžka ramena svetelného kríža je 4,26 metra. Naftová elektrocentrála zaisťuje elektrickú energiu na 120 hodín prevádzky pri plnom zaťažení svetiel bez doplnenia paliva.
Všetky tieto kľúčové vlastnosti robia z mobilného svetelného kríža zariadenie, ktoré umožňuje flexibilitu a rýchlu reakciu na zmeny v leteckej prevádzke.
Kľúčové vlastnosti mobilného svetelného kríža na uzavretie letiskovej dráhy
- 1Viditeľnosť - svetelný kríž je dobre viditeľný zo vzdialenosti 5 – 8 km cez deň a min. 9,7 km v noci.

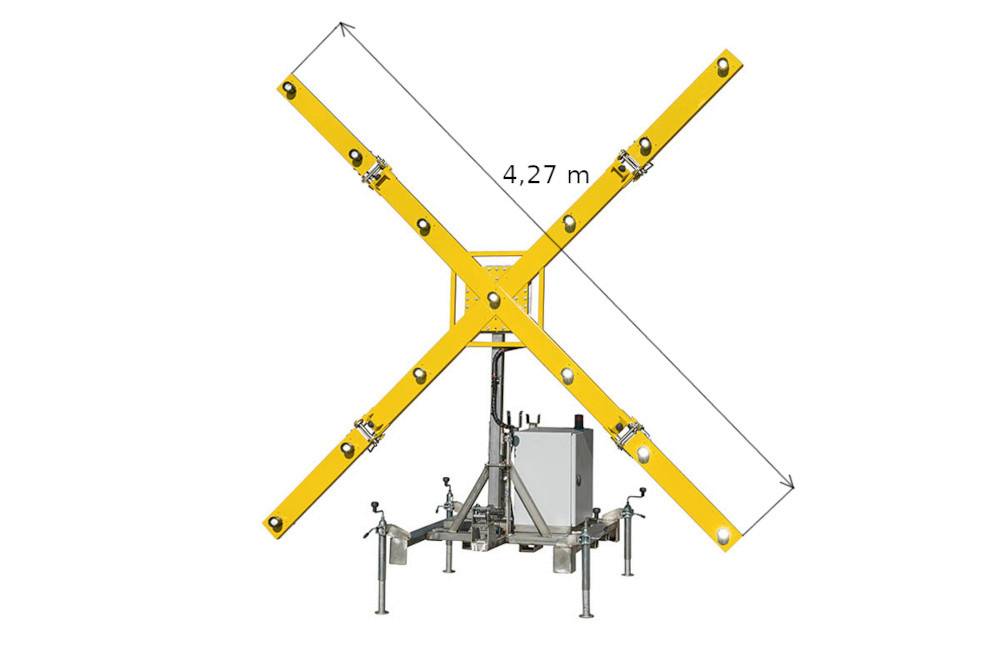

- 2Rozmery - každé rameno svetelného kríža má dĺžku 4,26 m.
- 3Mobilita - svetelný kríž je umiestnený na podvozku. Ľahko ho upevníte za ťažné zariadenie vozidla a dopravíte na požadované miesto na letiskovej dráhe.
- 413 LED svetiel - svetlá blikajú v režime 2,5 s zapnuté a 2,5 s vypnuté. Efektívna intenzita 79 560 cd.
- 5Tri režimy svetiel – svetelný kríž možno prevádzkovať v troch režimoch (deň, noc, AUTO) s možnosťou automatického prepínania režimu podľa svetelných podmienok.
- 6Jednoduchá inštalácia do 5 minútrýchle rozloženie a zloženie svetelného kríža do 5 minút jedným človekom.
- 7120 hodín nezávislej prevádzky - dieselová elektrocentrála zaisťuje elektrickú energiu na 120 hodín prevádzky pri plnom zaťažení svetiel bez doplnenia paliva.
- 8Záložný zdroj energie - núdzové napájanie batérií zaručí min. 120 minút prevádzky.
- 9Možnosť prevážať 2 svetelné kríže súčasne - správne označenie uzavretej ranveje vyžaduje označenie svetelnými krížmi na začiatku aj na konci pristávacej dráhy. Aby sme znížili čas potrebný na dopravu svetelných krížov na miesto, vyrobili sme ich tak, aby bolo možné pripojiť 2 svetelné kríže za sebou.
Mobilný svetelný kríž na uzavretie letiskovej dráhy spĺňa všetky požiadavky FAA, ako sú napr.
- prevádzková teplota -40 °C až +55 °C
- vlhkosť 95 % RhA (pri +55 °C)
- vetruodolnosť do 65 km/h (bez výrazného ovplyvnenia pozície "ustaveného" markera)
Ramená svetelného kríža sú osadené 13 LED svetlami s požadovanou intenzitou svietenia. Sú natreté žltou leteckou farbou v súlade s CS ADR-DSN.U.935
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Svetelné parametre
Svetelný kríž pozostáva z 13 LED svetiel (3 ks na každom ramene, 1 ks uprostred kríža). Svetlá pracujú v režime, keď vždy 2,5 s svietia a 2,5 s nesvietia.
Farba "biela" v súlade s CS ADR-DSN.U.930.
Viditeľnosť:

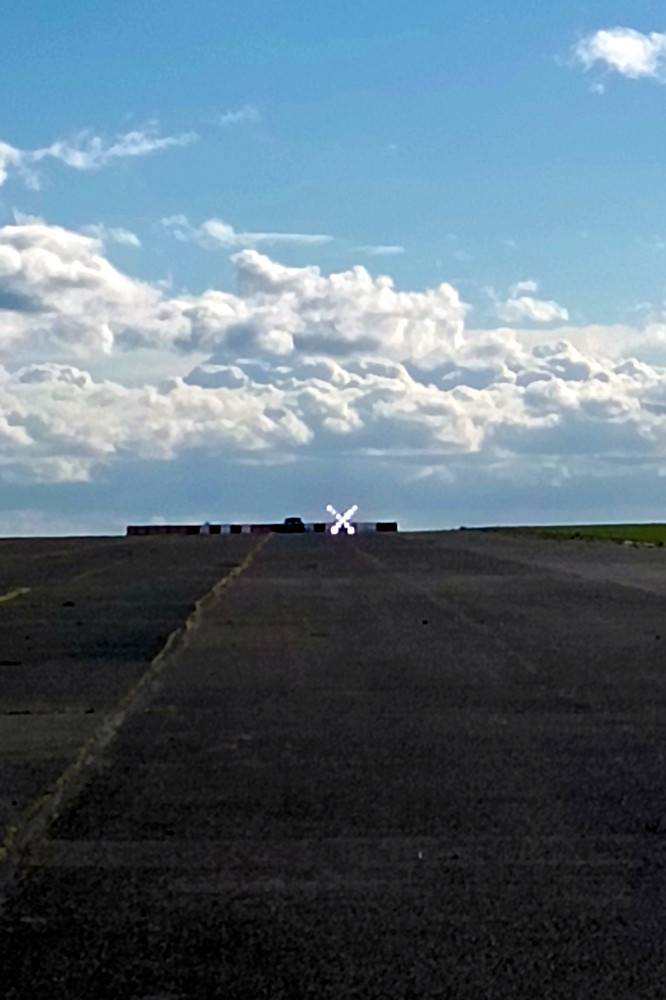

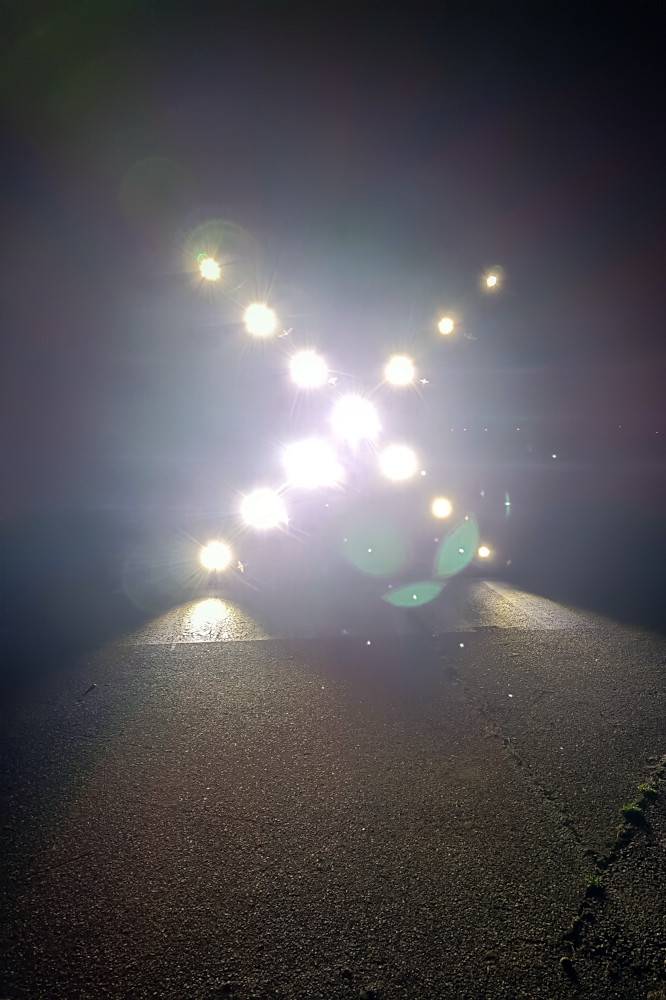

Výkon použitých LED svetiel zaistí jasnú viditeľnosť mobilného svetelného kríža zo vzdialenosti od 5 km do 8 km počas dňa a minimálne 9,7 km počas noci.
Tri režimy svetiel
LED svetlá môžu pracovať v jednom z troch režimov:
- Deň – svetlá svietia v intenzite požadovanej na dennú prevádzku
- Noc – svetlá svietia v intenzite požadovanej na nočnú prevádzku
- AUTO – svetelný senzor automaticky reguluje intenzitu svetiel podľa vonkajších svetelných podmienok
Svietivosť
| Režim deň | Režim noc | |
|---|---|---|
| V strede lúča | 79.560 cd | 2.808 cd |
| V poloměru 10O | 53.040 cd | 1.872 cd |
| V poloměru 15O | 28.730 cd | 1.014 cd |
Všetky elektrické komponenty sú navrhnuté tak, aby boli odolné proti poveternostným vplyvom.
Napájanie
Hlavným zdrojom napájania mobilného svetelného kríža je naftová elektrocentrála s prídavnou nádržou s objemom 120 litrov. Tá pri plnom zaťažení zaistí prevádzku svetiel minimálne 120 hodín bez doplnenia paliva.
V prípade výpadku elektrocentrály dočasne zaistí napájanie prídavná batéria LiFePO4 (24 V/54 Ah) (zaručí min. 120 minút prevádzky). V prípade poruchy elektrocentrály sa rozsvieti vonkajší výstražný maják (oranžový).
V prípade poruchy blikača svietidlá zostanú svietiť.
Chcete vyskúšať náš mobilný svetelný kríž?

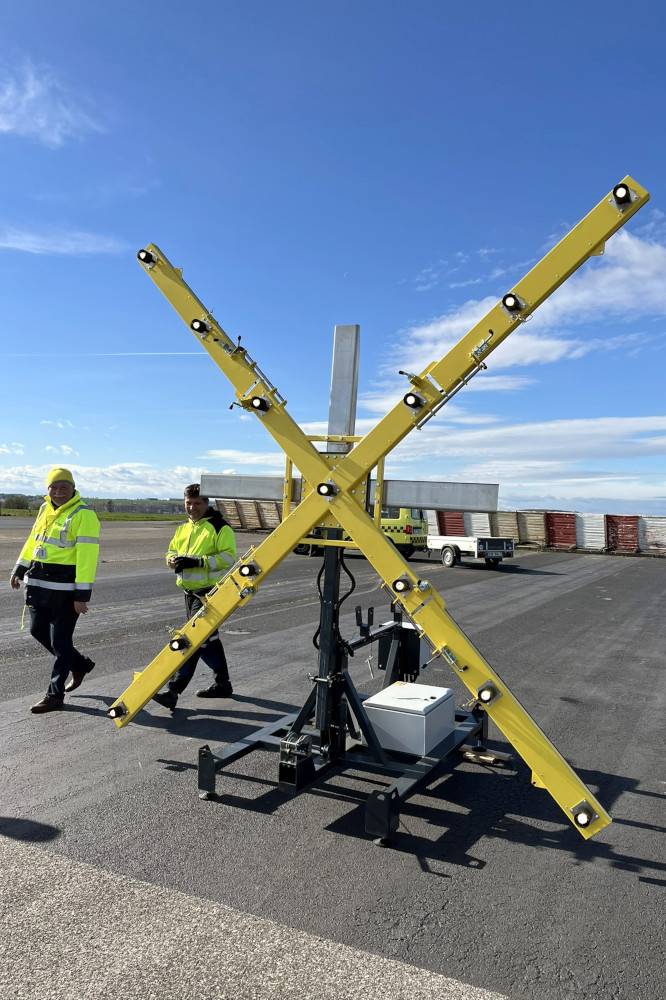

Montáž mobilného svetelného kríža jedným človekom do 5 minút!

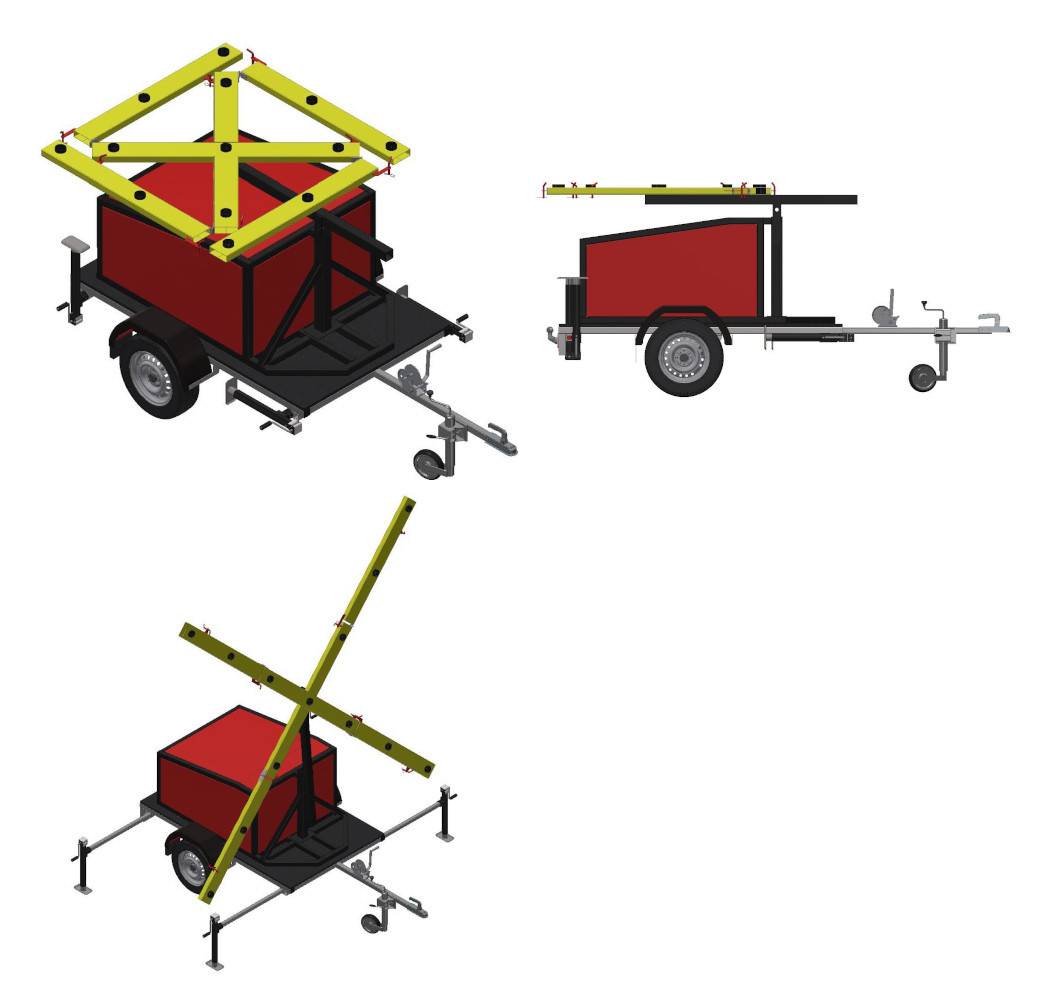

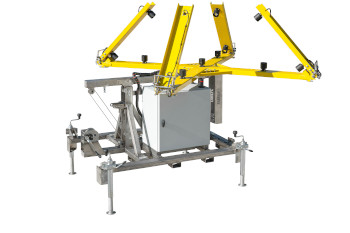

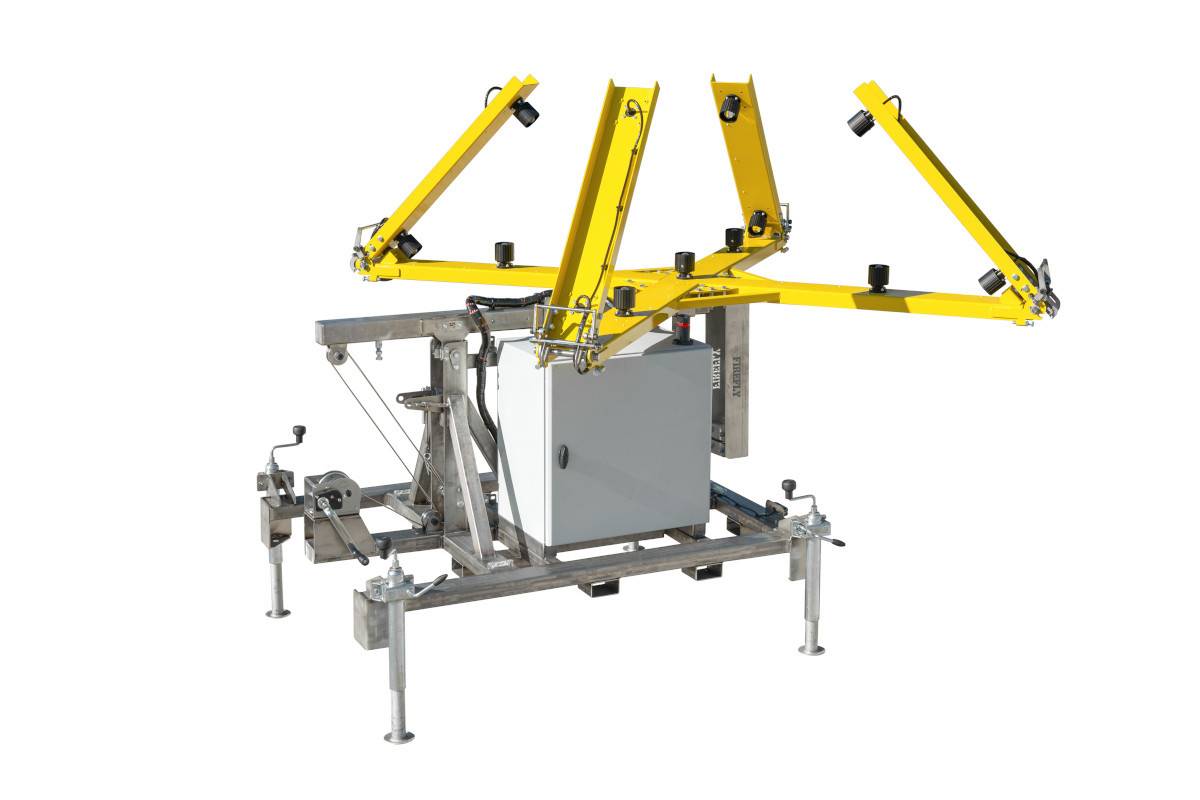

Mobilný svetelný kríž umožňuje jednoduchú montáž a demontáž jedným človekom do 5 minút. Po umiestnení svetelného kríža na požadované miesto je potrebné podvozok zaistiť pätičkami. Po odistení západiek sa zmontujú jednotlivé ramená kríža do plnej dĺžky 4,26, potom je potrebné kríž pomocou manuálneho navijaka zdvihnúť do vertikálnej polohy. Jeho poloha je nastaviteľná do uhla 5 ° od vertikály. Posledným krokom je naštartovanie naftovej elektrocentrály a aktivácia svetiel.
Špecifikácia podvozku

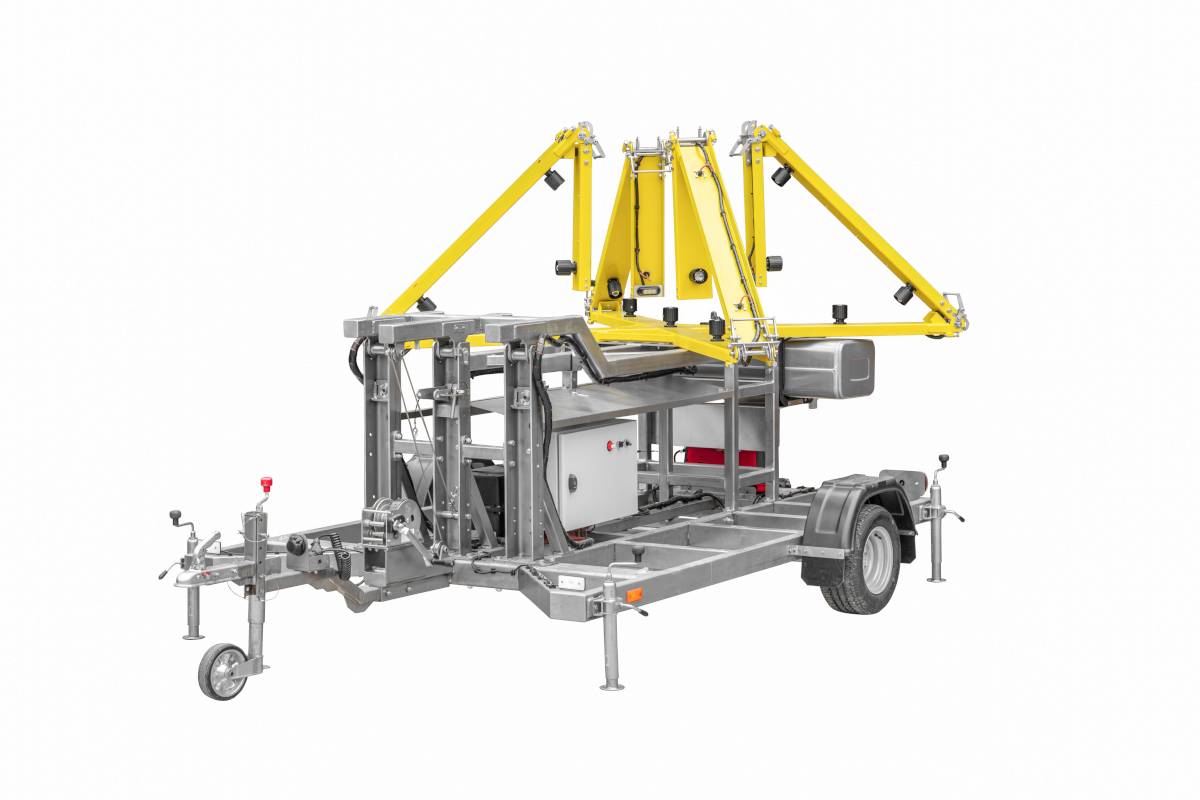

Podvozok pozostáva z oceľového rámu s rozmermi 2,5 x 1,6 m, dvoch bezdušových pneumatík veľkosti R13 a je osadený štandardným ťažným zariadením, ktoré umožňuje jeho pripojenie napr. za osobný automobil.
Na podvozku je uložený svetelný kríž vr. dieselovej elektrocentrály a záložnej autobatérie.

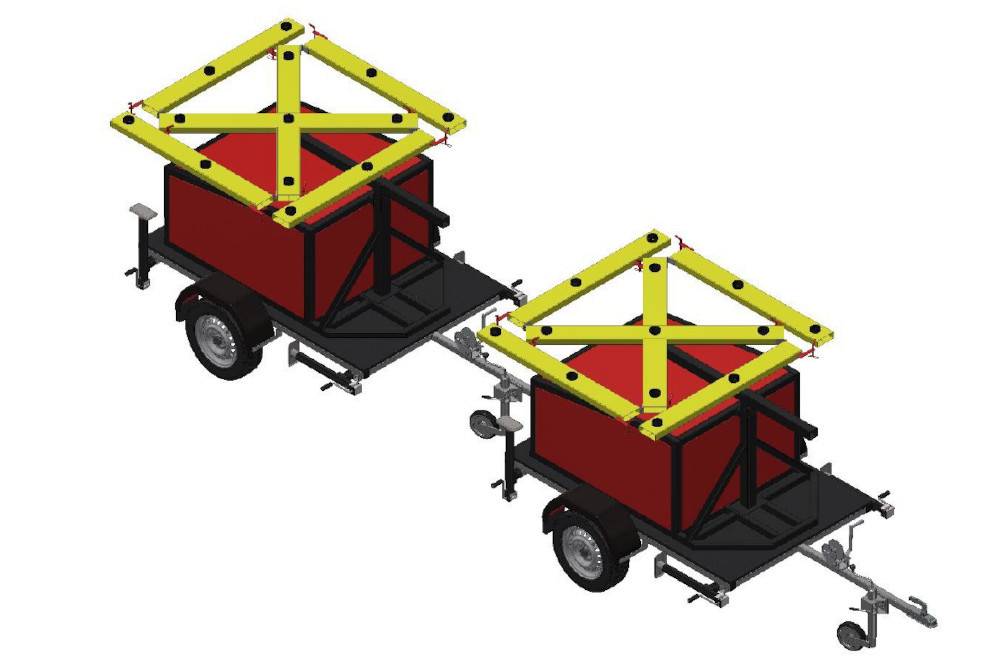

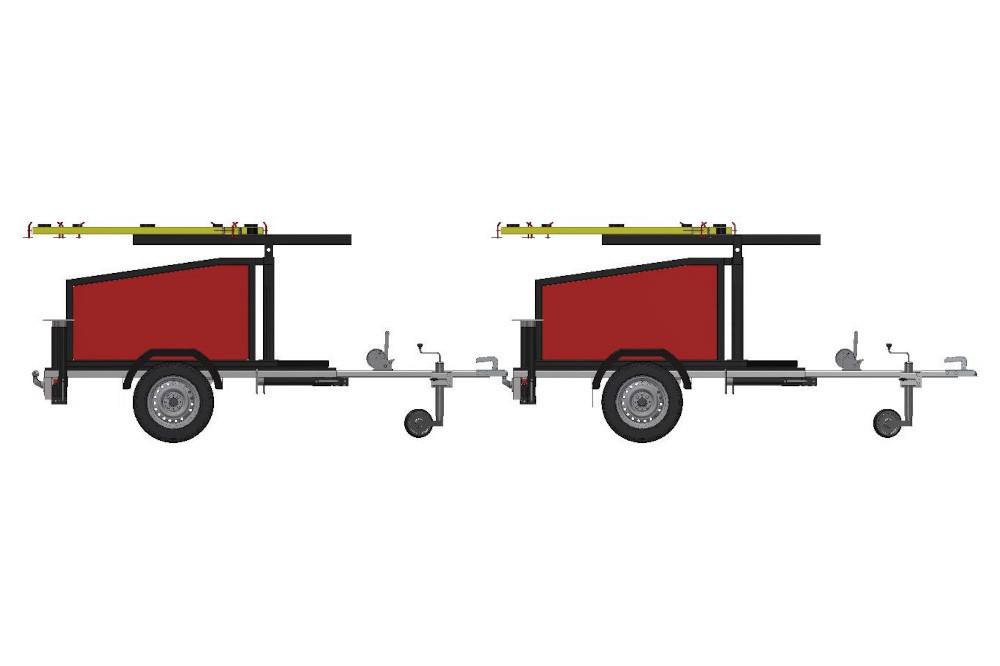

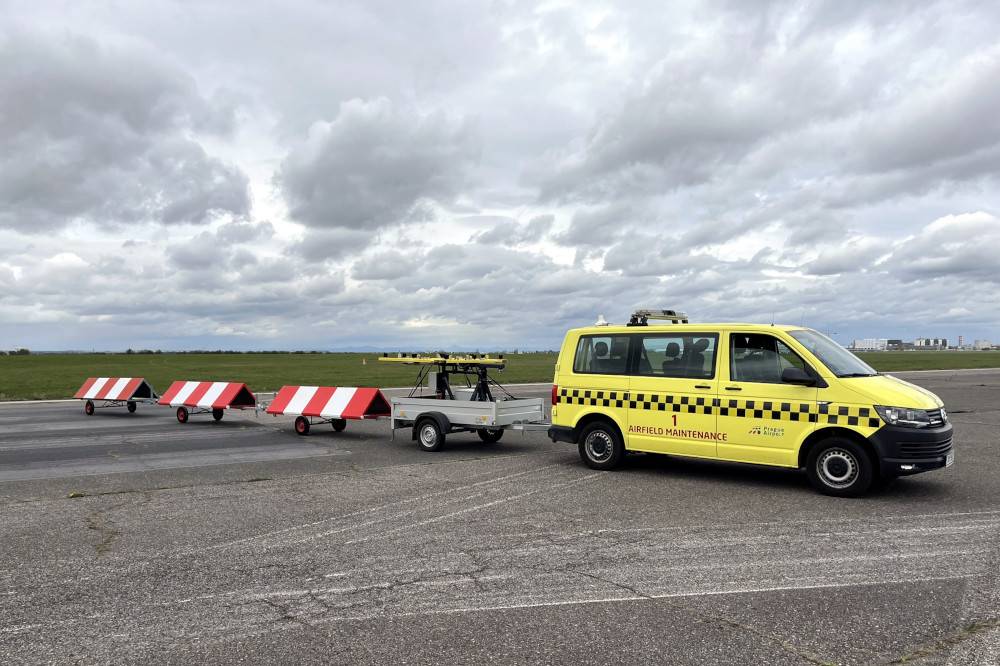

Možnosť prevážať dva svetelné kríže
V prípade zhoršených poveternostných podmienok je potrebné letiskovú dráhu rýchlo uzavrieť. Vyžaduje sa, aby bola uzavretá ranvej označená na oboch koncoch. Aby sme eliminovali čas potrebný na prepravu svetelného kríža na minimum, vyrobili sme ho tak, aby bolo možné prepravovať dve nezávislé jednotky súčasne.
