Tunelový detektor kovov METRON 07 CI
Je synonymom pre detektory kovov s vysokou presnosťou detekcie a spoľahlivosti. Tento detektor je osadený špičkovou riadiacou jednotkou AMD 07 so širokým spektrom pokročilých funkcií. Jednotka je vybavená dotykovým displejom, vďaka ktorému je jej ovládanie jednoduché a intuitívne.

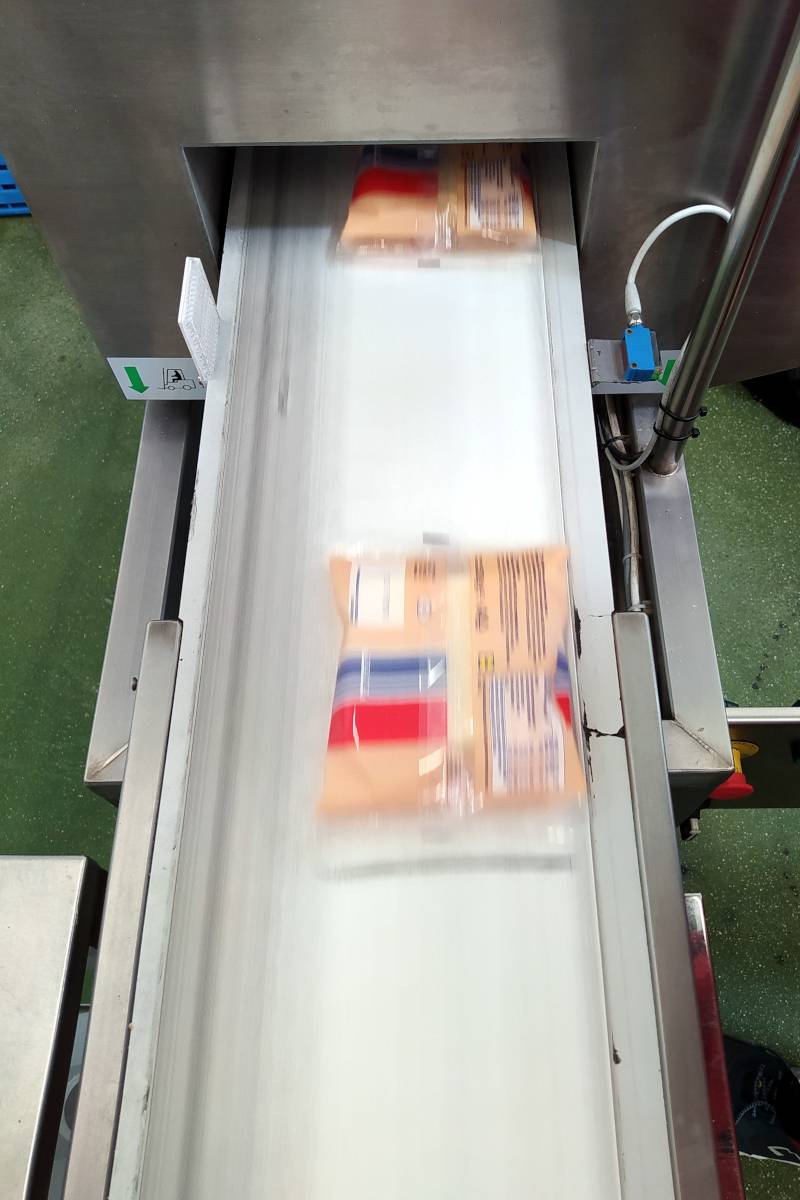

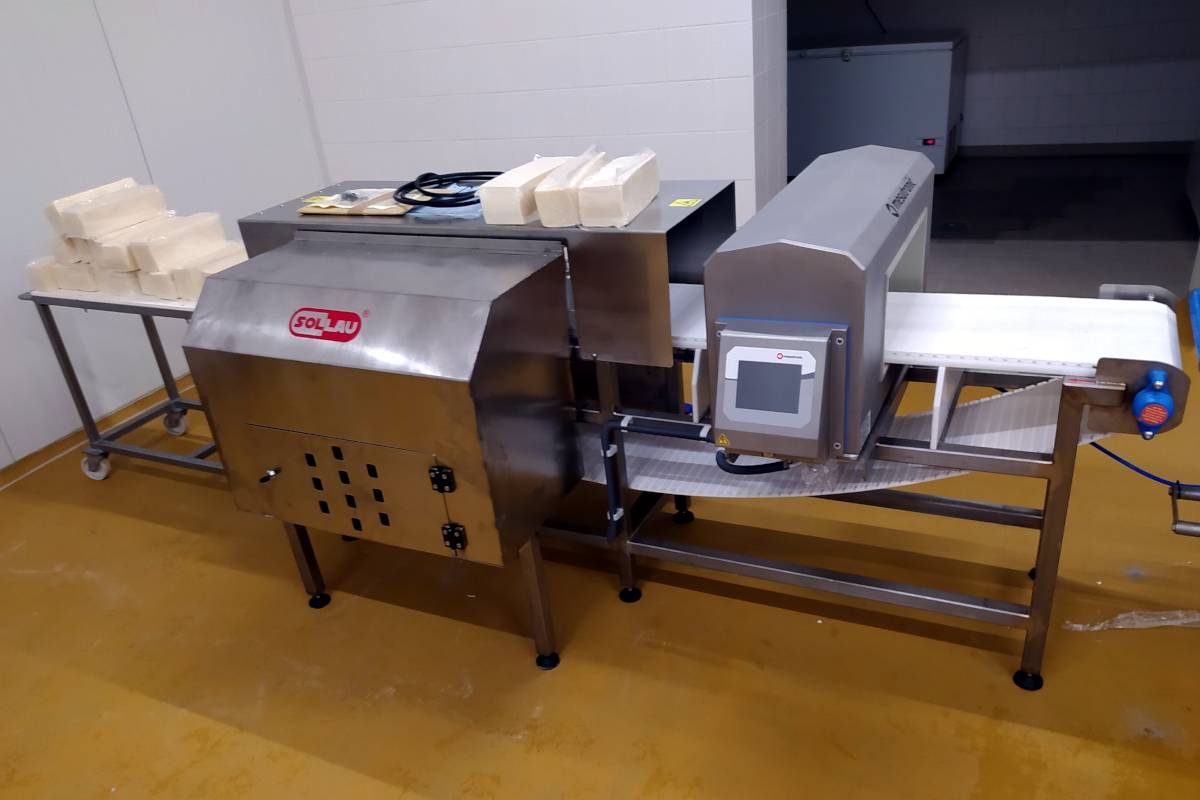

Tunelový detektor kovov METRON 07 CI s integrovanou riadiacou jednotkou slúži na detekciu kovových kontaminantov v materiáloch dopravovaných pomocou dopravníka. Systém imagePHASE umožňuje vizualizáciu produktu na displeji riadiacej jednotky.
Detektor kovov METRON 07 CI umožňuje detekciu kovov z materiálov dopravovaných na dopravníku s rýchlosťou až 30 m/s!
Priestorové nároky na inštaláciu detektora kovov METRON 07 CI sú minimálne, pretože vďaka využitiu technológie mesuCAGE sa výrazne zmenšila požadovaná bezkovová zóna.
Hlavné výhody tunelového detektora kovov
- Tunelový detektor na inštaláciu do dopravníkového pásu. Deteguje všetky voľné kovové častice aj častice vo forme inklúzií vo finálnom výrobku. Vysoká citlivosť vo všetkých priemyselných prostrediach.
- Používateľsky prívetivá a spoľahlivá technológia, overená dlhoročným používaním.
- Používa sa na kontrolu kvality spracovávaného produktu alebo na ochranu technológie.
- Minimálne rozmerové nároky (zníženie rozsahu plochy, na ktorej sa nesmú nachádzať kovové predmety) vďaka technológii mesuCAGE.
- Spĺňa požiadavky na kvalitu podľa systémov HACCP, IFS, BRC a SQF.
Tunelový detektor kovov METRON 07 CI je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Konformný - z hľadiska dizajnu a správy dát
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory METRON 07 CI môžeme dodať so širokým spektrom voliteľného vybavenia:
- Výstražné zariadenie – maják, bzučiak
- Súbor testovacích etalónov na overenie citlivosti detektora
- WiFi
- mesuNET – možnosť vzdialeného prístupu k zariadeniu
- Ovládanie dopravníka – reverzný chod dopravníka
- Vyraďovanie kontaminantov – pusher, prepadové zariadenie, vzduchová dýza, spätný chod dopravníka, vyraďovacie rameno
- SW úpravy podľa vašich požiadaviek – prenos údajov, špecifické kontrolné operácie
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Konštrukcia na použitie vo výbušnom prostredí
- Farebné vyhotovenie podľa požiadaviek
- Špeciálne napájanie, koncovky atď.
- Konštrukcia vhodná na použitie pri vysokých teplotách
- Detektor s kontrolným displejom a/alebo riadiacou jednotkou v samostatnej skrini
Rozmery
LH: Výška apertúry (mm) | LB: Šírka apertúry (mm) | SH: Hrúbka | SL: Dĺžka detektora (mm) | SB: Šírka detektora (mm) |
---|---|---|---|---|
50 | Voliteľná | 150 | 260 | LB + 315 |
75 | Voliteľná | 130 | 260 | LB + 315 |
100 - 150 | Voliteľná | 115 | 260 | LB + 315 |
175 – 200 | Voliteľná | 115 | 300 | LB + 315 |
225 – 250 | Voliteľná | 115 | 350 | LB + 315 |
275 – 300 | Voliteľná | 115 | 400 | LB + 315 |
325 – 350 | Voliteľná | 115 | 450 | LB + 315 |
375 – 400 | Voliteľná | 115 | 500 | LB + 315 |
425 – 450 | Voliteľná | 115 | 550 | LB + 315 |
475 – 500 | Voliteľná | 115 | 600 | LB + 315 |
550 - 600 | 115 | 650 | LB + 315 |
Metal free (bezkovová) zóna – MFZ
Na správne fungovanie detektora kovov je nevyhnutné, aby sa v bezprostrednej blízkosti apertúry detektora nenachádzali nepohyblivé (napr. konštrukcia dopravníka, kryt dopravníka) ani pohyblivé kovy (napr. valčeky dopravníka). Preto sa pre každý detektor definuje MFZ, ktorá by nemala obsahovať pohyblivé ani nepohyblivé kovy. Apertúra detektora kovov má byť umiestnená v strede metal free zóny. Dodržiavaním MFZ pri inštalácii detektora predídete falošným signálom a falošnému vyradeniu výrobkov a prispejete k správnemu fungovaniu detektora.
Kontaktujte nás – MFZ pre pohyblivé aj nepohyblivé kovy vám pomôžeme vypočítať.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú napr. rozmery apertúry (čím menšia je jej výška, tým vyššia je citlivosť detektora), rýchlosť dopravníka, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame váš materiál otestovať. Tieto testy robíme vykonáme bezplatne. Kontaktujte nás, dohodneme sa na ich vykonaní a na zaslaní vzoriek vášho materiálu.
Diagram citlivosti detektora METRON 07 Cl platí pre LB 1,5 x LH
Riadiaca jednotka AMD 07
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka s celým radom funkcií (uvádzame len niektoré z nich):
- Komunikácia cez Ethernet = neobmedzená flexibilita
- Kompaktná riadiaca jednotka
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Dynamické automatické sledovanie – maximálna citlivosť detektora
- Digitálna filtrácia signálu na maximálnu stabilitu v náročných podmienkach
- Monitorovanie správneho fungovania systému
- Úzka detekčná zóna zaručuje presné umiestnenie kovov v detekčnom poli, preto je detekcia veľmi precízna
- Jednoduché intuitívne ovládanie na komfortnú obsluhu detektora
- Farebný displej s uhlopriečkou 5,7“
- Možnosť uložiť do pamäte nastavenia až 500 produktov
- Možnosť vzdialeného pripojenia – diagnostika, zmena parametrov, aktualizácia SW
- USB konektor – možnosť ukladať údaje, jednoduchá aktualizácia SW, urýchlenie servisného zásahu
Rozsah dodávky
Súčasťou dodávky detektorov METRON 07 CI je:
- Detekčná hlava s integrovanou riadiacou jednotkou
- Návod na obsluhu
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 50 W
- Stupeň krytia: IP 66 (IP 69 K)
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Max. rýchlosť dopravníka, pri ktorej dokáže spoľahlivo detegovať kovy: 30 m/s
- Napájací kábel: 1,8 m so zástrčkou
